15W(□70㎜)
Chrome, Window Edge, Firefox, 모바일 브라우저에 최적화 되어있습니다
Product detail
상품 기본설명

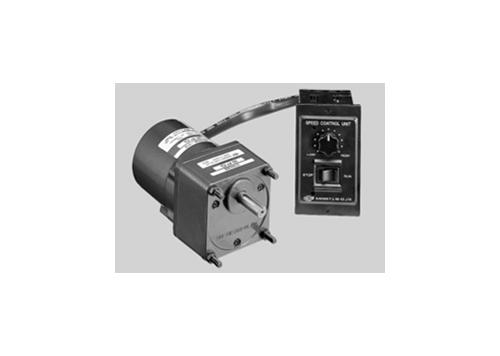

INDUCTION SPEED CONTROL MOTOR □70㎜CONNECTOR TYPE
UNIT TYPE SPEED CONTROL MOTOR
UNIT TYPE SPEED CONTROL MOTOR
상품 상세설명

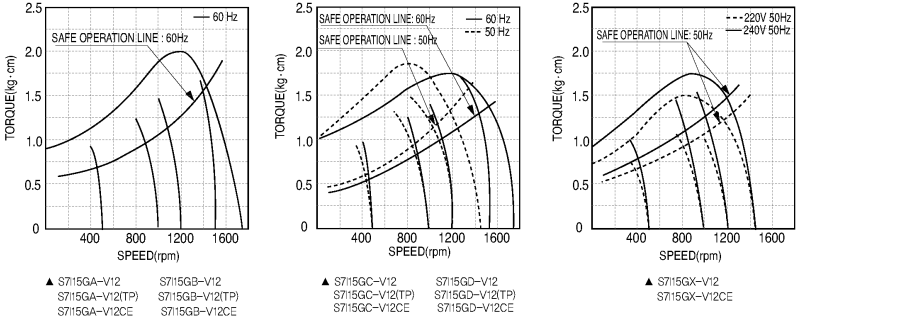

제원
| SIZE mm sq. | Motor Type | Controller Type | Pole | Output | Voltage | Freq. | Duty | Speed Range | Permissible Torque | Starting Torque | Cap. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| at 1200rpm | at 90rpm | ||||||||||||||
| (W) | (V) | (Hz) | (rpm) | (kg-cm) | (N-m) | (kg-cm) | (N-m) | (kg-cm) | (N-m) | (uF) | |||||
| 70 | S7I15GA-V12 S7I15GA-V12CE | SUA715A-V12 | 4 | 15 | 1 ø 110 | 60 | Cont. | 90-1700 | 1.15 | 0.115 | 0.60 | 0.060 | 0.90 | 0.090 | 5.0 |
| S7I15GB-V12 S7I15GB-V12CE | SUA715B-V12 | 4 | 15 | 1 ø 220 | 60 | Cont. | 90-1700 | 1.15 | 0.115 | 0.60 | 0.060 | 0.90 | 0.090 | 1.2 | |
| S7I15GC-V12 S7I15GC-V12CE | SUA715C-V12 | 4 | 15 | 1 ø 100 | 50 | Cont. | 90-1400 | 1.10 | 0.110 | 0.40 | 0.040 | 0.75 | 0.075 | 5.0 | |
| 60 | 90-1700 | 1.00 | 0.100 | ||||||||||||
| S7I15GD-V12 S7I15GD-V12CE | SUA715D-V12 | 4 | 15 | 1 ø 200 | 50 | Cont. | 90-1400 | 1.10 | 0.110 | 0.40 | 0.040 | 0.75 | 0.075 | 1.2 | |
| 60 | 90-1700 | 1.00 | 0.100 | ||||||||||||
| S7I15GX-V12 S7I15GX-V12CE | SUA715X-V12 | 4 | 15 | 1 ø 220 | 50 | Cont. | 90-1400 | 1.05 | 0.105 | 0.50 | 0.050 | 0.70 | 0.070 | 0.9 | |
| 1 ø 240 | 1.25 | 0.125 | 0.60 | 0.060 | 0.85 | 0.085 | |||||||||
- 기종명 맨 끝자리에 CE가 명기된 MODEL의 인증 관련 내용은 SPG 규격 인증품 현황을 참고하여 주십시오.
- 기종명 맨 끝자리에 (TP)가 명기된 MODEL은 일반 MOTOR의 TP가 내장된THERMALLY PROTECTED TYPE입니다.
또한 기종명 S7I15GX-V12, S7I15GX-V12CE는 TP가 내장된THERMALLY PROTECTED TYPE입니다. - 'L' Type 전용으로 기종명에 표시하지 않습니다.
50Hz
| MODEL | GEAR RATIO | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RPM | 500 | 416 | 300 | 250 | 200 | 166 | 150 | 120 | 100 | 83 | 75 | 60 | 50 | 41 | 37 | 30 | 25 | 20 | 16 | 15 | 12 | 10 | 8 | 7.5 | |
| S7KA□B | kg-cm | 3.2 | 3.9 | 5.4 | 6.5 | 8.1 | 9.7 | 10.8 | 13.5 | 16.2 | 19.4 | 19.4 | 24.2 | 29.1 | 34.9 | 38.8 | 43.6 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 |
| N-m | 0.314 | 0.382 | 0.530 | 0.637 | 0.794 | 0.951 | 1.059 | 1.324 | 1.587 | 1.902 | 1.902 | 2.373 | 2.854 | 3.423 | 3.805 | 4.276 | 4.900 | 4.900 | 4.900 | 4.900 | 4.900 | 4.900 | 4.900 | 4.900 |
60Hz
| MODEL | GEAR RATIO | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RPM | 600 | 500 | 360 | 300 | 240 | 200 | 180 | 144 | 120 | 100 | 90 | 72 | 60 | 50 | 45 | 36 | 30 | 24 | 20 | 18 | 15 | 12 | 10 | 9 | |
| S7KA□B | kg-cm | 3.0 | 3.6 | 5.1 | 6.1 | 7.6 | 9.1 | 10.1 | 12.7 | 15.2 | 18.2 | 18.2 | 22.8 | 27.3 | 32.8 | 36.5 | 41.0 | 49.2 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 |
| N-m | 0.294 | 0.353 | 0.500 | 0.598 | 0.745 | 0.892 | 0.990 | 1.245 | 1.491 | 1.785 | 1.785 | 2.236 | 2.677 | 3.217 | 3.579 | 4.021 | 4.825 | 4.900 | 4.900 | 4.900 | 4.900 | 4.900 | 4.900 | 4.900 |
- GEAR HEAD 품명중
은 감속비를 표시합니다. - GEAR HEAD와 조합한 경우의 허용 TORQUE입니다. 감속비 1/10의 중간 GEAR HEAD를 접속한 경우의 허용은 TORQUE는 50kg-cm입니다.
- 회전방향은
색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향입니다. - 회전수는 MOTOR의 동기 회전수 (50Hz : 1500rpm, 60Hz : 1800rpm)를 기준으로하여 감속비로 나누어서 계산 하였습니다.
실제의 회정수는 부하의 크기에 따라서 표시된 수치보다 2~20% 적습니다. - 'L' Type 전용으로 기종명에 표시하지 않습니다.
