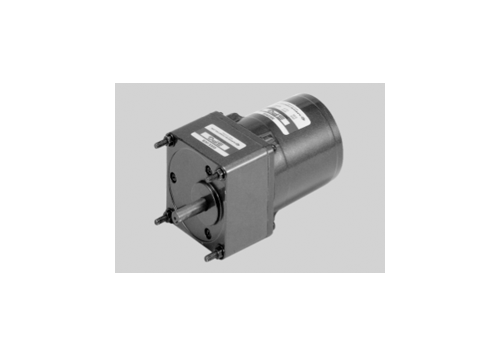

25W(□80mm)

SIZE mm sq.	Type	Pole	Output	Voltage	Frequency	Duty	Rated Load				Starting Torque		Capacitor
			Output	Voltage	Frequency		Current	Speed	Torque		Starting Torque		Capacitor
			(W)	(V)	(Hz)		(A)	(rpm)	(kg-cm)	(N-m)	(kg-cm)	(N-m)	(uF)
80	S8l25GA S8l25GA(TP) S8l25GACE	4	25	1 ø 110	60	Cont.	0.51	1600	1.60	0.160	1.80	0.180	6.0
	S8l25GB S8l25GB(TP) S8l25GBCE	4	25	1 ø 220	60	Cont.	0.23	1550	1.65	0.165	1.80	0.180	1.05
	S8l25GC S8l25GC(TP) S8l25GCCE	4	25	1 ø 100	50	Cont.	0.57	1250	2.00	0.200	1.45	0.145	6.0
	S8l25GC S8l25GC(TP) S8l25GCCE	4	25	1 ø 100	60	Cont.	0.52	1550	1.65	0.165	1.45	0.145	6.0
	S8l25GD S8l25GD(TP) S8l25GDCE	4	25	1 ø 200	50	Cont.	0.30	1250	2.00	0.200	1.45	0.145	1.5
	S8l25GD S8l25GD(TP) S8l25GDCE	4	25	1 ø 200	60	Cont.	0.29	1500	1.70	0.170	1.45	0.145	1.5
	S8l25GE S8l25GECE	4	25	1 ø 100	50	Cont.	0.54	1250	2.00	0.200	1.20	0.120	6.0
				1 ø 100	60		0.55	1500	1.70	0.170			6.0
				1 ø 115	60		0.59	1500	1.70	0.170			4.5
	S8l25GX S8l25GXCE	4	25	1 ø 220	50	Cont.	0.23	1200	2.10	0.210	1.10	0.110	1.3
	S8l25GX S8l25GXCE	4	25	1 ø 240	50	Cont.	0.25	1200	2.20	0.220	1.30	0.130	1.3
	S8l25GU S8l25GUCE	4	25	3 ø 200	50	Cont.	0.26	1300	1.95	0.195	3.50	0.350	-
	S8l25GU S8l25GUCE	4	25	3 ø 200	60	Cont.	0.24	1550	1.65	0.165	2.90	0.290	-
	S8l25GT S8l25GTCE	4	25	3 ø 220	50	Cont.	0.28	1350	1.90	0.190	4.20	0.420	-
	S8l25GT S8l25GTCE	4	25	3 ø 220	60	Cont.	0.24	1600	1.60	0.160	3.50	0.350	-
	S8l25GS S8l25GSCE	4	25	3 ø 380	50	Cont.	0.14	1250	2.00	0.200	3.15	0.315	-
				3 ø 380	60	Cont.	0.12	1500	1.70	0.170	2.50	0.250
				3 ø 400	50	Cont.	0.14	1250	2.10	0.210	3.50	0.350
				3 ø 400	60	Cont.	0.12	1500	1.80	0.180	2.75	0.275
				3 ø 415	50	Cont.	0.15	1300	1.95	0.195	3.75	0.375
				3 ø 415	60	Cont.	0.13	1550	1.65	0.165	3.00	0.300
				3 ø 440	50	Cont.	0.15	1300	2.10	0.210	4.40	0.440
				3 ø 440	60	Cont.	0.13	1550	1.80	0.180	3.40	0.340

기종명 S8l25GE는 UL 규격인증 제품으로 THERMALLY PROTECTED TYPE입니다. (UL FILE NO. E172720)
사용하는 전압 사양에 따라 CONDENSER 용량이 다르게 사용되므로 사용전압에 맞게 CONDENSER 용량을 바르게 사용하여 주십시오.
고장의 원인이 됩니다. 주문시 사용전압을 제시하여 주십시오. 제시가 없으면 115V용 CONDENSER로 포장 출하 됩니다.
기종명 맨 끝자리에 CE가 명기된 MODEL은 CE MARK를 획득한 제품으로 TP가 내장된 THERMALLY PROTECTED TYPE입니다. (FILE NO. E9766002E01. 인증기관 : TÜV Rheinland)
S8l25GECE는 115V용 사양으로만 출하됩니다.
기종명 맨 끝자리에(TP)가 명기된 MODEL은 일반 MOTOR의 TP가 내장된 THERMALLY PROTECTED TYPE입니다.
또한 기종명 S8l25GE. S8l25GX, S8l25GS는 TP가 내장된 THERMALLY PROTECTED TYPE입니다.
'L' Type 전용으로 기종명에 표시하지 않습니다.
삼상 380V~440V 모터에서는 인버터 사용을 주의하여 주십시오. 인버터 사용시 권선의 절연이 열화되어 모터가 파손될 수 있습니다.

GEAR HEAD 품명중 ⬜은 감속비를 표시합니다.
GEAR HEAD와 조합한 경우의 허용 TORQUE입니다.
감속비 1/10의 중간 GEAR HEAD를 접속한 경우의 허용 TORQUE는 80kg-cm입니다.
회전방향은 □색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향입니다.
회전수는 MOTOR의 동기 회전수 (50Hz : 1500rpm, 60Hz : 1800rpm)를 기준으로하여 감속비로 나누어서 계산 하였습니다.
실제의 회전수는 부하의 크기에 따라서 표시된 수치보다 2~20% 적습니다.
'L' Type 전용으로 기종명에 표시하지 않습니다.
