[제 품 명]

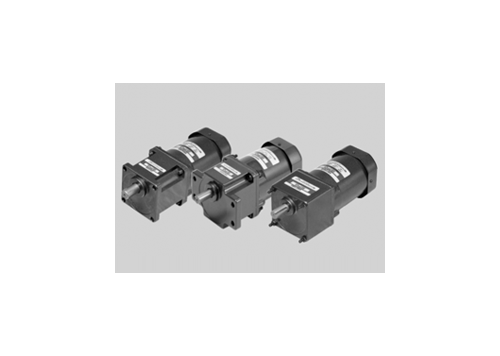

60W(□90mm)

설명

- INDUCTION MOTOR □90㎜ LEAD WIRE TYPE

[제품개요]

[제품특징]

주의

[주의사항]

상품 선택옵션 0 개, 추가옵션 0 개

선택 옵션

선택된 옵션

60W(□90mm)

수량 +0원

표준 단가 : 0 원

외형도

PDF 다운로드

제원

SIZE mm sq.	Type	Pole	Output	Voltage	Frequency	Duty	Rated Load				Starting Torque		Capacitor
			Output	Voltage	Frequency		Current	Speed	Torque		Starting Torque		Capacitor
			(W)	(V)	(Hz)		(A)	(rpm)	(kg-cm)	(N-m)	(kg-cm)	(N-m)	(uF)
90	S9l60GA() S9l60GA()(TP) S9l60GA()CE	4	60	1 ø 110	60	Cont.	1.35	1600	3.80	0.380	4.80	0.480	15.0
	S9l60GB() S9l60GB()(TP) S9l60GB()CE	4	40	1 ø 220	60	Cont.	0.68	1600	3.90	0.390	4.80	0.480	4.0
	S9l60GC() S9l60GC()(TP) S9l60GC()CE	4	60	1 ø 100	50	Cont.	1.26	1300	4.60	0.460	3.40	0.340	15.0
	S9l60GC() S9l60GC()(TP) S9l60GC()CE	4	60	1 ø 100	60	Cont.	1.37	1550	3.90	0.390	3.40	0.340	15.0
	S9l60GD() S9l60GD()(TP) S9l60GD()CE	4	60	1 ø 200	50	Cont.	0.65	1300	4.70	0.470	3.85	0.385	4.0
	S9l60GD() S9l60GD()(TP) S9l60GD()CE	4	60	1 ø 200	60	Cont.	0.70	1550	4.00	0.400	3.85	0.385	4.0
	S9l60GE() S9l60GE()CE	4	60	1 ø 100	50	Cont.	1.10	1300	4.60	0.460	3.20	0.320	15.0
				1 ø 100	60		1.20	1550	3.90	0.390			15.0
				1 ø 115	60		1.20	1500	4.00	0.400			12.0
	S9l60GX() S9l60GX()CE	4	60	1 ø 220	50	Cont.	0.47	1300	4.60	0.460	3.20	0.320	3.5
	S9l60GX() S9l60GX()CE	4	60	1 ø 240	50	Cont.	0.50	1300	4.90	0.490	3.90	0.390	3.5
	S9l60GU() S9l60GU()CE	4	60	3 ø 200	50	Cont.	0.60	1300	4.60	0.460	9.30	0.930	-
	S9l60GU() S9l60GU()CE	4	60	3 ø 200	60	Cont.	0.50	1500	3.90	0.390	8.00	0.800	-
	S9l60GT() S9l60GT()CE	4	60	3 ø 220	50	Cont.	0.80	1350	4.40	0.440	11.35	1.135	-
	S9l60GT() S9l60GT()CE	4	60	3 ø 220	60	Cont.	0.57	1600	3.90	0.390	9.30	0.930	-
	S9l60GS() S9l60GS()CE	4	60	3 ø 380	50	Cont.	0.27	1300	4.60	0.460	8.25	0.825	-
				3 ø 380	60	Cont.	0.24	1550	3.90	0.390	6.50	0.650
				3 ø 400	50	Cont.	0.29	1300	4.70	0.470	9.30	0.930
				3 ø 400	60	Cont.	0.25	1550	4.00	0.400	7.35	0.735
				3 ø 415	50	Cont.	0.27	1350	4.60	0.460	9.95	0.995
				3 ø 415	60	Cont.	0.23	1600	3.80	0.380	7.50	0.750
				3 ø 440	50	Cont.	0.31	1350	4.70	0.470	10.75	1.075
				3 ø 440	60	Cont.	0.25	1600	3.90	0.390	8.40	0.840

기종명 S9l60GE는 UL 규격인증 제품으로 THERMALLY PROTECTED TYPE입니다. (UL FILE NO. E172720)
사용하는 전압 사양에 따라 CONDENSER 용량이 다르게 사용되므로 사용전압에 맞게 CONDENSER 용량을 바르게 사용하여 주십시오.
고장의 원인이 됩니다. 주문시 사용전압을 제시하여 주십시오. 제시가 없으면 115V용 CONDENSER로 포장 출하 됩니다.
기종명 맨 끝자리에 CE가 명기된 MODEL은 CE MARK를 획득한 제품으로 TP가 내장된 THERMALLY PROTECTED TYPE입니다. (FILE NO. E9766002E01. 인증기관 : TÜV Rheinland)
S9l40GECE는 115V용 사양으로만 출하됩니다.
기종명 맨 끝자리에(TP)가 명기된 MODEL은 일반 MOTOR의 TP가 내장된 THERMALLY PROTECTED TYPE입니다.
또한 기종명 S9l60GE. S9l60GX, S9l60GS는 TP가 내장된 THERMALLY PROTECTED TYPE입니다.
()는 L, H Type을 표시합니다. L은 GEAR HEAD의 L과, H는 GEAR HEAD의 H와 사용하여 주십시오.

50Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
MODEL	RPM	500	416	300	250	200	166	150	120	100	83	75	60	50	41	37	30	25	20	16	15	12	10	8	7.5
S9KC□B( ) S9KC□B( )-S	kg-cm	12.2	14.6	20.3	24.3	30.4	36.5	40.5	45.6	54.8	65.7	73.0	82.5	99.0	119	132	165	198	200	200	200	200	200	200	200
S9KC□B( ) S9KC□B( )-S	N-m	1.196	1.431	1.999	2.381	2.999	3.577	3.969	4.469	5.370	6.439	7.154	8.085	9.702	11.66	12.94	16.17	19.40	19.60	19.60	19.60	19.60	19.60	19.60	19.60

60Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
MODEL	RPM	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
S9KC□B( ) S9KC□B( )-S	kg-cm	9.72	11.7	16.2	19.4	24.3	29.2	32.4	36.5	43.8	52.6	58.4	66.0	79.2	95.0	106	132	158	177	200	200	200	200	200	200
S9KC□B( ) S9KC□B( )-S	N-m	0.953	1.147	1.588	1.901	2.381	2.862	3.175	3.577	4.292	5.155	5.723	6.468	7.762	9.310	10.39	12.94	15.48	17.35	19.60	19.60	19.60	19.60	19.60	19.60

GEAR HEAD 품명중 ⬜은감속비를 표시합니다.
GEAR HEAD와 조합한 경우의 허용 TORQUE입니다.
감속비 1/10의 중간 GEAR HEAD를 접속한 경우의 허용 TORQUE는 300kg-cm입니다.
회전방향은 □색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향입니다.
회전수는 MOTOR의 동기 회전수 (50Hz : 1500rpm, 60Hz : 1800rpm)를 기준으로하여 감속비로 나누어서 계산 하였습니다.
실제의 회전수는 부하의 크기에 따라서 표시된 수치보다 2~20% 적습니다.
()는 L, H Type을 표시합니다. L은 MOTOR의 L과, H는 MOTOR의 H와 사용하여 주십시오.
