[제 품 명]

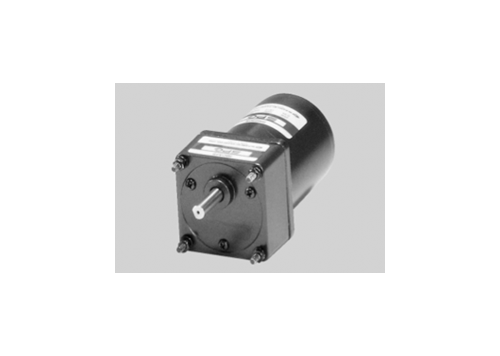

6W(□60mm)

설명

- REVERSIBLE MOTOR □60㎜ LEAD WIRE TYPE

[제품개요]

[제품특징]

주의

[주의사항]

상품 선택옵션 0 개, 추가옵션 0 개

선택 옵션

선택된 옵션

6W(□60mm)

수량 +0원

표준 단가 : 0 원

외형도

PDF 다운로드

제원

SIZE mm sq.	Type	Pole	Output	Voltage	Frequency	Duty	Rated Load				Starting Torque		Capacitor
			Output	Voltage	Frequency		Current	Speed	Torque		Starting Torque		Capacitor
			(W)	(V)	(Hz)		(A)	(rpm)	(kg-cm)	(N-m)	(kg-cm)	(N-m)	(uF)
60	S6R06GA S6R06GACE	4	6	1 ø 110	60	30Min.	0.22	1550	0.40	0.040	0.60	0.060	3.0
	S6R06GB S6R06GBCE	4	6	1 ø 220	60	30Min.	0.11	1550	0.40	0.040	0.60	0.060	0.8
	S6R06GC S6R06GCCE	4	6	1 ø 100	50	30Min.	0.21	1200	0.50	0.050	0.45	0.045	3.0
	S6R06GC S6R06GCCE	4	6	1 ø 100	60	30Min.	0.21	1500	0.42	0.042	0.45	0.045	3.0
	S6R06GD S6R06GDCE	4	6	1 ø 200	50	30Min.	0.10	1200	6.45	0.045	0.53	0.053	0.8
	S6R06GD S6R06GDCE	4	6	1 ø 200	60	30Min.	0.10	1500	0.42	0.042	0.53	0.053	0.8
	S6R06GE S6R06GECE	4	5.5	1 ø 100	50	30Min.	0.19	1200	0.50	0.050	0.52	0.052	3.5
			5.4	1 ø 100	60		0.22	1500	0.30	0.030	0.52	0.052	3.5
			6	1 ø 115	60		0.18	1500	0.42	0.042	0.50	0.050	2.3
	S6R06GX S6R06GXCE	4	5.8	1 ø 220	50	30Min.	0.09	1200	0.47	0.047	0.50	0.050	0.7
	S6R06GX S6R06GXCE	4	6	1 ø 240	50	30Min.	0.10	1200	0.50	0.050	0.55	0.555	0.7

기종명 S6R06GE는 UL 규격인증 제품으로 IMPEDANCE PROTECTED TYPE입니다. (UL FILE NO. E172722)
사용하는 전압 사양에 따라 CONDENSER 용량이 다르게 사용되므로 사용전압에 맞게 CONDENSER 용량을 바르게 사용하여 주십시오.
고장의 원인이 됩니다. 주문시 사용전압을 제시하여 주십시오. 제시가 없으면 115V용 CONDENSER로 포장 출하 됩니다.
기종명 맨 끝자리에 CE가 명기된 MODEL은 CE MARK를 획득한 제품으로 IMPEDANCE PROTECTED TYPE입니다. (FILE NO. E9766002E01. 인증기관 : TÜV Rheinland)
S6I06GECE는 115V용 사양으로만 출하됩니다.
본 DATA는 BRAKE BLOCK을 MOTOR에 장착된 상태에서 측정한 DATA입니다.
'L' Type 전용으로 기종명에 표시하지 않습니다.

50Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200	250
MODEL	RPM	500	416	300	250	200	166	150	120	100	83	75	60	50	41	37	30	25	20	16	15	12	10	8	7.5	6
S6DA□B	kg-cm	1.3	1.5	2.1	2.6	3.2	3.9	4.3	5.4	6.4	7.7	7.7	9.7	11.6	13.9	15.5	17.5	21.0	26.2	30.0	30.0	30.0	30.0	30.0	30.0	30.0
S6DA□B	N-m	0.127	0.147	0.206	0.255	0.314	0.382	0.421	0.529	0.627	0.755	0.755	0.951	1.137	1.362	1.519	1.715	2.058	2.942	2.942	2.942	2.942	2.942	2.942	2.942	2.942

60Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200	250
MODEL	RPM	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9	7.2
S6DA□B	kg-cm	1.0	1.3	1.7	2.1	2.6	3.1	3.5	4.4	5.2	6.3	6.3	7.8	9.4	11.3	12.6	14.2	17.0	21.3	25.5	28.4	30.0	30.0	30.0	30.0	30.0
S6DA□B	N-m	0.98	0.127	0.167	0.206	0.255	0.304	0.343	0.343	0.431	0.617	0.617	0.764	0.921	1.107	1.235	1.392	1.666	2.087	2.499	2.783	2.942	2.942	2.942	2.942	2.942

GEAR HEAD 품명중 ⬜은 감속비를 표시합니다.
GEAR HEAD와 조합한 경우의 허용 TORQUE입니다.
감속비 1/10의 중간 GEAR HEAD를 접속한 경우의 허용은 TORQUE는 30kg-cm입니다.

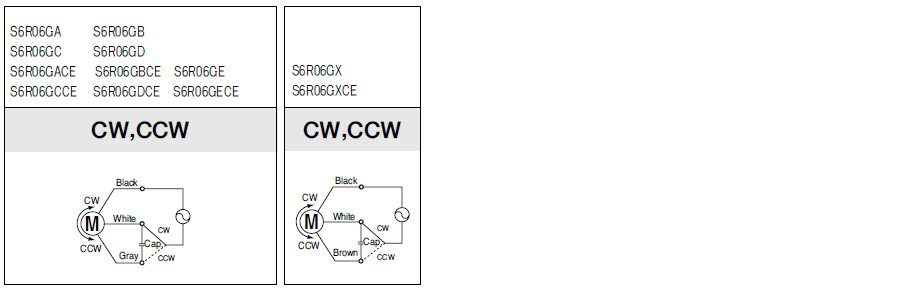

회전방향은 □색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향입니다.
회전수는 MOTOR의 동기 회전수 (50Hz : 1500rpm, 60Hz : 1800rpm)를 기준으로하여 감속비로 나누어서 계산 하였습니다.
실제의 회정수는 부하의 크기에 따라서 표시된 수치보다 2~20% 적습니다.
'L' Type 전용으로 기종명에 표시하지 않습니다.

DIMENSIONS

회전방향은 MOTOR의 SHAFT 끝쪽에서 볼 때의 회전방향입니다.
