    [제 품 명]

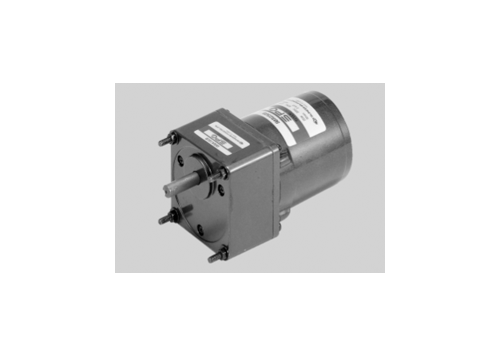

    25W(□80mm)

    설명

    - REVERSIBLE MOTOR □80㎜ LEAD WIRE TYPE

    [제품개요]

    [제품특징]

    주의

    [주의사항]

    [배송비결제]
    - 주문시 결제

    상품 선택옵션 0 개, 추가옵션 0 개

    선택 옵션

    선택된 옵션

    • 25W(□80mm)
      +0원
    표준 단가 :         0 원



    제원
    SIZE
    mm sq.    		TypePoleOutputVoltageFrequencyDutyRated LoadStarting TorqueCapacitor
    CurrentSpeedTorque
    (W)(V)(Hz)(A)(rpm)(kg-cm)(N-m)(kg-cm)(N-m)(uF)
    80S8R25GA
    S8R25GA(TP)
    S8R25GACE    		4251 ø 1106030Min.0.7115501.700.1702.300.23010.0
    S8R25GB
    S8R25GB(TP)
    S8R25GBCE    		4251 ø 2206030Min.0.3516001.650.1652.300.2302.5
    S8R25GC
    S8R25GC(TP)
    S8R25GCCE    		4251 ø 1005030Min.0.6312502.100.2101.800.18010.0
    600.7015001.700.170
    S8R25GD
    S8R25GD(TP)
    S8R25GDCE    		4251 ø 2005030Min.0.3312502.100.2101.800.1802.5
    6015501.700.170
    S8R25GE
    S8R25GECE    		4251 ø 1005030Min.0.6012502.100.2101.300.1308.0
    600.6514501.800.180
    1 ø 115600.6315501.700.1707.0
    S8R25GX
    S8R25GXCE    		4251 ø 2205030Min.0.2612002.000.2001.700.1702.0
    1 ø 2400.282.200.2202.200.220
    • 기종명 S8R25GE는 UL 규격인증 제품으로 THERMALLY PROTECTED TYPE입니다. (UL FILE NO. E172720)
      사용하는 전압 사양에 따라 CONDENSER 용량이 다르게 사용되므로 사용전압에 맞게 CONDENSER 용량을 바르게 사용하여 주십시오.
      고장의 원인이 됩니다. 주문시 사용전압을 제시하여 주십시오. 제시가 없으면 115V용 CONDENSER로 포장 출하 됩니다.
    • 기종명 맨 끝자리에 (TP)가 명기된 MODEL은 일반 MOTOR의 TP가 내장된THERMALLY PROTECTED TYPE입니다.
    • 기종명 맨 끝자리에 CE가 명기된 MODEL의 인증 관련 내용은 SPG 규격 인증품 현황을 참고하여 주십시오.
      S8R25GECE는 115V 사양으로만 출하 됩니다.
      또한 기종명 S8R25GE, S8R25GX는 TP가 내장된THERMALLY PROTECTED TYPE입니다.
    • 본 DATA는 BRAKE BLOCK을 MOTOR에 장착된 상태에서 측정한 DATA입니다.
    • 'L' Type 전용으로 기종명에 표시하지 않습니다.
    50Hz
    MODELGEAR RATIO33.6567.591012.51518202530364050607590100120150180200
    RPM5004163002502001661501201008375605041373025201615121087.5
    S8KA□Bkg-cm5.36.48.910.713.416.017.822.326.732.132.140.248.257.864.272.680.080.080.080.080.080.080.080.0
    N-m0.5190.6270.8721.0491.3131.5681.7442.1852.6173.1463.1463.9404.7245.6646.2927.1157.8407.8407.8407.8407.8407.8407.8407.840
    60Hz
    MODELGEAR RATIO33.6567.591012.51518202530364050607590100120150180200
    RPM600500360300240200180144120100907260504536302420181512109
    S8KA□Bkg-cm4.45.27.38.710.913.114.618.221.926.226.332.939.447.352.659.471.380.080.080.080.080.080.080.0
    N-m0.4310.5100.7150.8531.0681.2841.4311.7842.1462.5682.5773.2243.8614.6355.1555.8216.9877.8407.8407.8407.8407.8407.8407.840
    • GEAR HEAD 품명중 ⬜은 감속비를 표시합니다.
    • GEAR HEAD와 조합한 경우의 허용 TORQUE입니다.
      감속비 1/10의 중간 GEAR HEAD를 접속한 경우의 허용은 TORQUE는 80kg-cm입니다.
    • 회전방향은 □색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향입니다.
    • 회전수는 MOTOR의 동기 회전수 (50Hz : 1500rpm, 60Hz : 1800rpm)를 기준으로하여 감속비로 나누어서 계산 하였습니다.
      실제의 회정수는 부하의 크기에 따라서 표시된 수치보다 2~20% 적습니다.
    • 'L' Type 전용으로 기종명에 표시하지 않습니다.
    DIMENSIONS

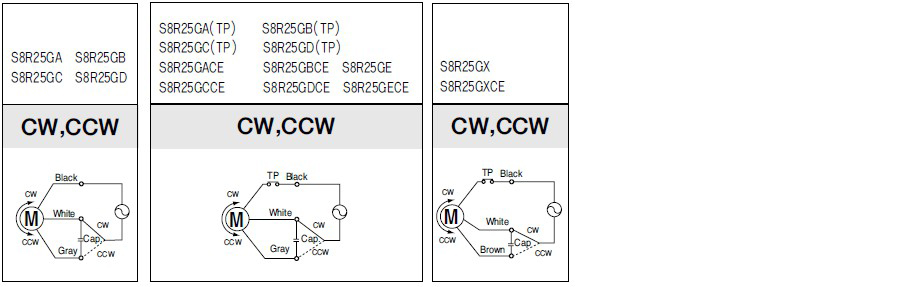

    회전방향은 MOTOR의 SHAFT 끝쪽에서 볼 때의 회전방향입니다.5d2a7f6ee901ffe89966eea300b62ef5_1724379074_3407.jpg
