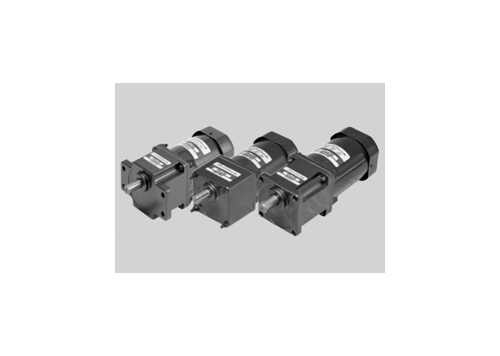

외형도

제원

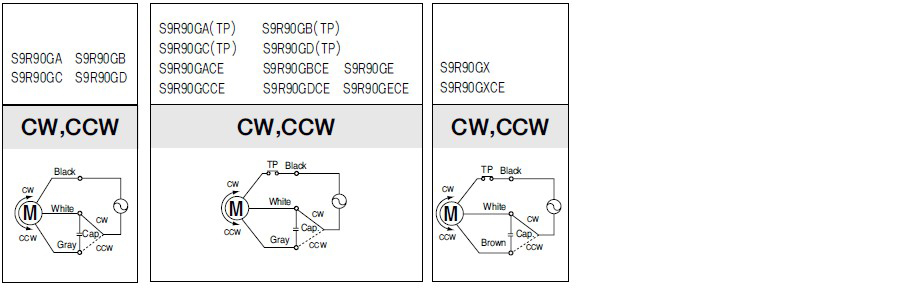

• 기종명 S9R90GE는 UL 규격인증 제품으로 THERMALLY PROTECTED TYPE입니다. (UL FILE NO. E172720)
  사용하는 전압 사양에 따라 CONDENSER 용량이 다르게 사용되므로 사용전압에 맞게 CONDENSER 용량을 바르게 사용하여 주십시오.
  고장의 원인이 됩니다. 주문시 사용전압을 제시하여 주십시오. 제시가 없으면 115V용 CONDENSER로 포장 출하 됩니다.
• 기종명 맨 끝자리에 (TP)가 명기된 MODEL은 일반 MOTOR의 TP가 내장된THERMALLY PROTECTED TYPE입니다.
• 기종명 맨 끝자리에 CE가 명기된 MODEL의 인증 관련 내용은 SPG 규격 인증품 현황을 참고하여 주십시오.
  S9R90GE()CE는 115V 사양으로만 출하 됩니다.
  또한 기종명 S9R90GE, S9R90GX는 TP가 내장된THERMALLY PROTECTED TYPE입니다.
• 본 DATA는 BRAKE BLOCK을 MOTOR에 장착된 상태에서 측정한 DATA입니다.
• ( )는 L, H Type을 표시합니다. L은 GEAR HEAD의 L과, H는 GEAR HEAD의 H와 사용하여 주십시오.

50Hz

60Hz

• GEAR HEAD 품명중 ⬜은 감속비를 표시합니다.
• GEAR HEAD와 조합한 경우의 허용 TORQUE입니다.
  감속비 1/10의 중간 GEAR HEAD를 접속한 경우의 허용은 TORQUE는 200kg-cm입니다.
• 회전방향은 □색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향입니다.
• 회전수는 MOTOR의 동기 회전수 (50Hz : 1500rpm, 60Hz : 1800rpm)를 기준으로하여 감속비로 나누어서 계산 하였습니다.
  실제의 회정수는 부하의 크기에 따라서 표시된 수치보다 2~20% 적습니다.
• ( )는 L, H Type을 표시합니다. L은 MOTOR의 L과, H는 MOTOR의 H와 사용하여 주십시오.

DIMENSIONS



50Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
	RPM	500	146	300	250	200	166	150	120	100	83	75	60	50	41	37	30	25	20	16	15	12	10	8	7.5
S9KD□B	kg-cm	18.2	21.9	30.4	36.5	45.6	54.7	60.8	68.4	82.1	98.6	110	124	149	178	198	248	297	300	300	300	300	300	300	300
	N-m	1.784	2.146	2.979	3.577	4.469	5.361	5.958	6.703	8.046	9.663	10.78	12.15	14.60	17.44	19.40	24.32	29.13	29.42	29.42	29.42	29.42	29.42	29.42	29.42

60Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
	RPM	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
S9KD□B	kg-cm	14.6	17.5	24.3	29.2	36.5	43.7	48.6	54.8	65.7	78.8	87.6	99.0	119	143	158	198	238	166	300	300	300	300	300	300
	N-m	1.431	1.715	2.381	2.862	3.577	4.675	4.763	5.370	6.439	7.722	8.585	9.702	11.66	14.01	15.48	19.40	23.34	26.09	29.42	29.42	29.42	29.42	29.42	29.42

• GEAR HEAD 품명중 ⬜은 감속비를 표시합니다.
• GEAR HEAD와 조합한 경우의 허용 TORQUE입니다.
  감속비 1/10의 중간 GEAR HEAD를 접속한 경우의 허용 TORQUE는 300kg-cm입니다.
• 회전방향은 □색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향입니다.
• 회전수는 MOTOR의 동기 회전수 (50Hz : 1500rpm, 60Hz : 1800rpm)를 기준으로하여 감속비로 나누어서 계산 하였습니다.
  실제의 회전수는 부하의 크기에 따라서 표시된 수치보다 2~20% 적습니다.
• 'H' Type전용으로 기종명에 표시하지 않습니다. MOTOR의 H와 사용하여 주십시오.

회전방향은 MOTOR의 SHAFT 끝쪽에서 볼 때의 회전방향입니다.
