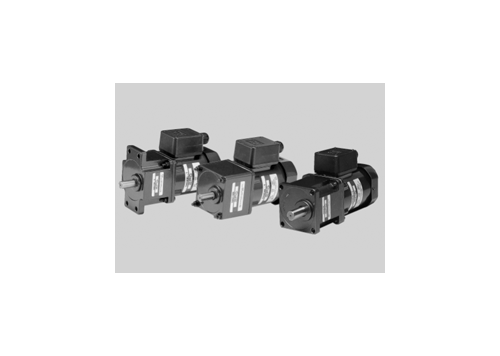

60W(□90㎜)

SIZE mm sq.	Type	Pole	Output	Voltage	Frequency	Duty	Rated Load				StartingTorque		Capacitor
			Output	Voltage	Frequency		Current	Speed	Torque		StartingTorque		Capacitor
			(W)	(V)	(Hz)		(A)	(rpm)	(kg-cm)	(N-m)	(kg-cm)	(N-m)	(uF)
90	S9I60GA( )-T S9I60GA( )-T1	4	60	1 ø 110	60	Cont.	1.35	1600	3.80	0.380	4.80	0.480	15.0
	S9I60GB( )-T S9I60GB( )-T1	4	60	1 ø 220	60	Cont.	0.68	1600	3.90	0.390	4.80	0.480	4.0
	S9I60GC( )-T S9I60GC( )-T1	4	60	1 ø 100	50	Cont.	1.26	1300	4.60	0.460	3.40	0.340	15.0
	S9I60GC( )-T S9I60GC( )-T1	4	60	1 ø 100	60	Cont.	1.37	1550	3.90	0.390	3.40	0.340	15.0
	S9I60GD( )-T S9I60GD( )-T1	4	60	1 ø 200	50	Cont.	0.65	1300	4.70	0.470	3.85	0.385	4.0
	S9I60GD( )-T S9I60GD( )-T1	4	60	1 ø 200	60	Cont.	0.70	1550	4.00	0.400	3.85	0.385	4.0
	S9I60GX( )-T S9I60GX( )-T1 S9I60GX( )-TCE S9I60GX( )-T1CE	4	60	1 ø 220	50	Cont.	0.47	1300	4.60	0.460	3.20	0.320	3.5
	S9I60GX( )-T S9I60GX( )-T1 S9I60GX( )-TCE S9I60GX( )-T1CE	4	60	1 ø 240	50	Cont.	0.50	1300	4.90	0.490	3.90	0.3290	3.5
	S9I60GU( )-T S9I60GU( )-T1 S9I60GU( )-TCE S9I60GU( )-T1CE	4	60	3 ø 200	50	Cont.	0.60	1300	4.60	0.460	9.30	0.930	-
	S9I60GU( )-T S9I60GU( )-T1 S9I60GU( )-TCE S9I60GU( )-T1CE	4	60	3 ø 200	60	Cont.	0.50	1550	4.90	0.490	8.00	0.800	-
	S9I60GT( )-T S9I60GT( )-T1 S9I60GT( )-TCE S9I60GT( )-T1CE	4	60	3 ø 220	50	Cont.	0.80	1350	4.60	0.460	11.35	1.135	-
	S9I60GT( )-T S9I60GT( )-T1 S9I60GT( )-TCE S9I60GT( )-T1CE	4	60	3 ø 220	60	Cont.	0.57	1600	3.90	0.390	9.30	0.930	-
	S9I60GS( )-T S9I60GS( )-T1 S9I60GS( )-TCE S9I60GS( )-T1CE	4	60	3 ø 380	60	Cont.	0.27	1300	4.60	0.460	8.25	0.825	-
				3 ø 380	50	Cont.	0.24	1550	3.90	0.390	6.50	0.650
				3 ø 400	60	Cont.	0.29	1350	4.70	0.470	9.30	0.930
				3 ø 400	50	Cont.	0.25	1550	4.00	0.400	7.35	0.735
				3 ø 415	50	Cont.	0.27	1350	4.60	0.460	9.95	0.995
				3 ø 415	60	Cont.	0.23	1600	3.80	0.380	7.50	0.750
				3 ø 440	50	Cont.	0.31	1350	4.70	0.470	10.75	1.075
				3 ø 440	60	Cont.	0.25	1600	3.90	0.390	8.40	0.840

기종명 맨 끝자리에 CE가 명기된 MODEL의 인증 관련 내용은 SPG 규격 인증품 현황을 참고하여 주십시오.
또한 기종명S9I60GX, S9I60GX-T, S9I60GS-T는 TP가 내장된THERMALLY PROTECTED TYPE입니다.
( )는 L, H Type을 표시합니다. L은 GEAR HEAD의 L과, H는 GEAR HEAD의 H와 사용하여 주십시오.
삼상 380V~440V 모터에서는 인버터 사용을 주의하여 주십시오. 인버터 사용시 권선의 절연이 열화되어 모터가 파손될 수 있습니다.

REVERSIBLE MOTOR - 30MINUTES RATING

SIZE mm sq.	Type	Pole	Output	Voltage	Frequency	Duty	Rated Load				StartingTorque		Capacitor
			Output	Voltage	Frequency		Current	Speed	Torque		StartingTorque		Capacitor
			(W)	(V)	(Hz)		(A)	(rpm)	(kg-cm)	(N-m)	(kg-cm)	(N-m)	(uF)
90	S9R60GA( )-T S9R60GA( )-T1 S9R60GA( )-T(TP) S9R60GA( )-T1(TP) S9R60GA( )-TCE S9R60GA( )-T1CE	4	60	1 ø 110	60	30Min.	1.60	1600	3.80	0.380	7.00	0.700	25.0
	S9R60GB( )-T S9R60GB( )-T1 S9R60GB( )-T(TP) S9R60GB( )-T1(TP) S9R60GB( )-TCE S9R60GB( )-T1CE	4	60	1 ø 220	60	30Min.	0.75	1600	3.80	0.380	7.00	0.700	6.0
	S9R60GC( )-T S9R60GC( )-T1 S9R60GC( )-T(TP) S9R60GC( )-T1(TP) S9R60GC( )-TCE S9R60GC( )-T1CE	4	60	1 ø 100	50	30Min.	1.40	1250	4.80	0.480	6.00	0.600	25.0
		4	60	1 ø 100	60	30Min.	1.60	1550	3.90	0.390	6.00	0.600	25.0
	S9R60GD( )-T S9R60GD( )-T1 S9R60GD( )-T(TP) S9R60GD( )-T1(TP) S9R60GD( )-TCE S9R60GD( )-T1CE	4	60	1 ø 200	50	30Min.	0.70	1250	4.80	0.480	5.50	0.550	6.0
		4	60	1 ø 200	60	30Min.	0.76	1550	3.90	0.390	5.50	0.550	6.0
	S9R60GE( )-T S9R60GE( )-T1 S9R60GE( )-TCE S9R60GE( )-T1CE	4	60	1 ø 100	50	30Min.	1.40	1250	4.80	0.480	5.90	0.590	25.0
				1 ø 100	60		1.60	1550	3.90	0.390	5.90	0.590	25.0
				1 ø 115	60		1.00	1600	3.90	0.390	6.00	0.600	20.0
	S9R60GX( )-T S9R60GX( )-T1 S9R60GX( )-TCE S9R60GX( )-T1CE	4	60	1 ø 220	50	30Min.	0.63	1250	4.80	0.480	5.90	0.590	5.0
	S9R60GX( )-T S9R60GX( )-T1 S9R60GX( )-TCE S9R60GX( )-T1CE	4	60	1 ø 240	50	30Min.	0.67	1250	5.00	0.500	6.30	0.630	5.0

기종명 S9R60GE-T는 사용하는 전압 사양에 따라 CONDENSER 용량이 다르게 사용되므로 사용전압에 맞게 CONDENSER 용량을 바르게 사용하여 주십시오.
고장의 원인이 됩니다. 주문시 사용전압을 제시하여 주십시오. 제시가 없으면 115V용 CONDENSER로 포장 출하됩니다.
기종명 맨 끝자리에 CE가 명기된 MODEL의 인증 관련 내용은 SPG 규격 인증품 현황을 참고하여 주십시오. S9R60GE()-TCE는 115V용 사양으로만 출하됩니다.
기종명 맨끝자리에 TP가 명기된 MODEL은 일반 MOTOR의 TP가 내장된 THERMALLY PROTECTED TYPE입니다.
또한 기종명 S9R60GE-T, S9R60GX-T는 TP가 내장된 THERMALLY PROTECTED TYPE입니다.
본 DATA는 전자 BRAKE BLOCK을 MOTOR에 장착한 상태에서 측정한 DATA입니다.
()는 L,H Type을 표시합니다. L은 GEAR HEAD의 L과 GEAR HEAD의 H와 사용하여 주십시오.

50Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
MODEL	RPM	500	416	300	250	200	166	150	120	100	83	75	60	50	41	37	30	25	20	16	15	12	10	8	7.5
S9KC□B() S9KC□B()-S	kg-cm	12.2	14.6	20.3	24.3	30.4	36.5	40.5	45.6	54.8	65.7	73.0	82.5	99.0	119	132	165	198	200	200	200	200	200	200	200
S9KC□B() S9KC□B()-S	N-m	1.196	1.431	1.989	2.381	2.989	3.577	3.969	4.469	5.370	6.439	7.154	8.085	9.702	11.66	12.94	16.17	19.40	19.60	19.60	19.60	19.60	19.60	19.60	19.60

60Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
MODEL	RPM	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
S9KC□B() S9KC□B()-S	kg-cm	9.72	11.7	16.2	19.4	24.3	29.2	32.4	36.5	43.8	52.6	58.4	66.0	79.2	95.0	106	132	158	177	200	200	200	200	200	200
S9KC□B() S9KC□B()-S	N-m	0.953	1.147	1.588	1.901	2.381	2.862	3.175	3.577	4.292	5.155	5.723	6.468	7.762	9.310	10.39	12.94	15.48	17.35	19.60	19.60	19.60	19.60	19.60	19.60

GEAR HEAD 품명중 ⬜은 감속비를 표시합니다.
GEAR HEAD와 조합한 경우의 허용 TORQUE입니다.
감속비 1/10의 중간 GEAR HEAD를 접속한 경우의 허용은 TORQUE는 200kg-cm입니다.
회전방향은 □색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향입니다.
회전수는 MOTOR의 동기 회전수 (50Hz : 1500rpm, 60Hz : 1800rpm)를 기준으로하여 감속비로 나누어서 계산 하였습니다.
실제의 회정수는 부하의 크기에 따라서 표시된 수치보다 2~20% 적습니다.
( )는 L, H Type을 표시합니다. L은 MOTOR의 L과, H는 MOTOR의 H와 사용하여 주십시오.

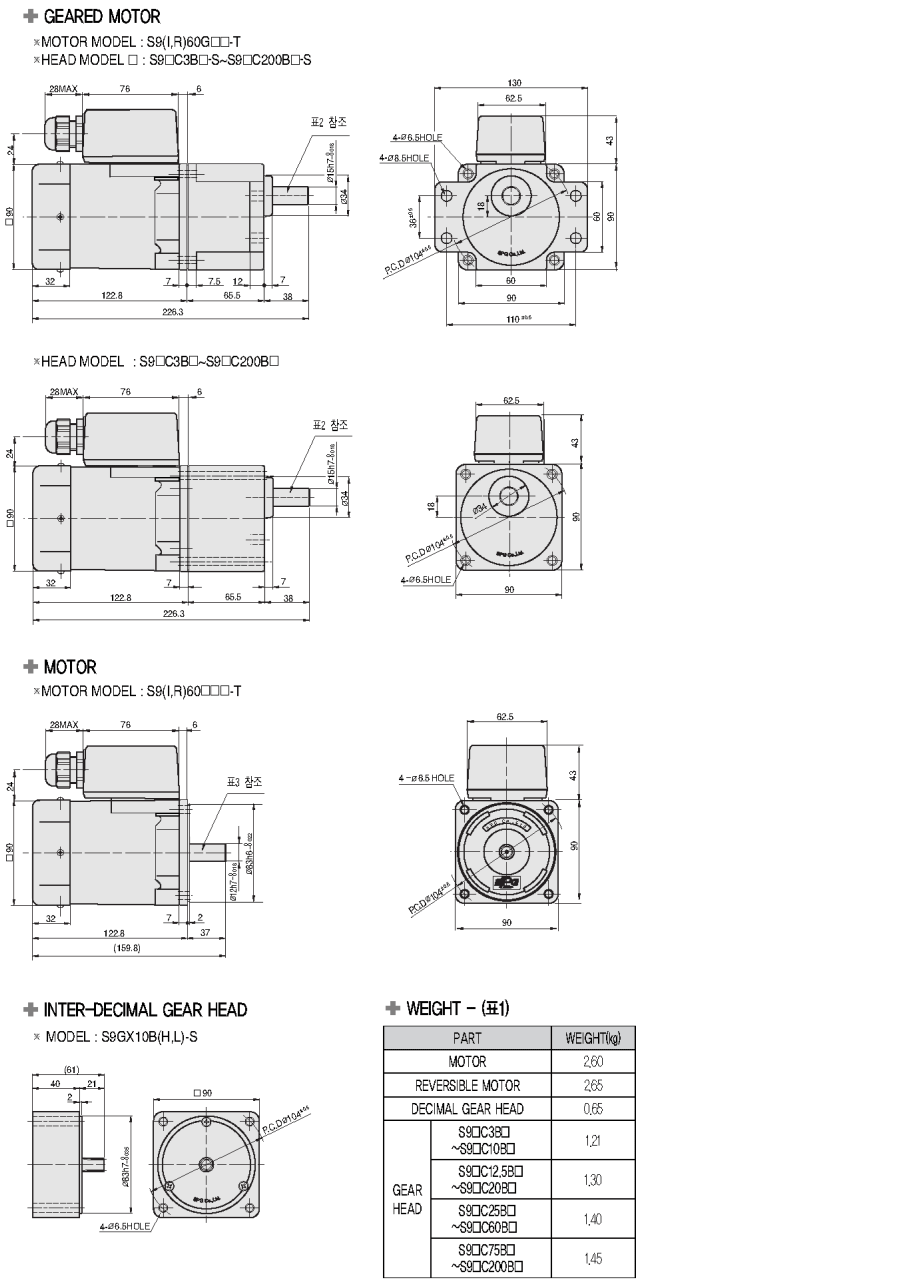

DIMENSIONS

50Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
MODEL	RPM	500	416	300	250	200	166	150	120	100	83	75	60	50	41	37	30	25	20	16	15	12	10	8	7.5
S9KD□B	kg-cm	12.2	14.6	20.3	24.3	30.4	36.5	40.5	45.6	54.8	65.7	73.0	82.5	99.0	119	132	165	198	201	266	295	300	300	300	300
S9KD□B	N-m	1.196	1.431	1.989	2.381	2.989	3.577	3.969	4.469	5.370	6.439	7.154	8.085	9.702	11.66	12.94	16.17	19.40	21.67	26.09	28.93	29.42	29.42	29.42	29.42

60Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
MODEL	RPM	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
S9KD□B	kg-cm	9.72	11.7	16.2	19.4	24.3	29.2	32.4	36.5	43.8	52.6	58.4	66.0	79.2	95.0	106	132	158	177	212	236	283	300	300	300
S9KD□B	N-m	0.953	1.147	1.588	1.901	2.381	2.862	3.175	3.577	4.292	5.155	5.723	6.468	7.762	9.310	10.39	12.94	15.48	17.35	20.79	23.14	27.75	29.42	29.42	29.42

GEAR HEAD 품명중 ⬜은 감속비를 표시합니다.
GEAR HEAD와 조합한 경우의 허용 TORQUE입니다.
감속비 1/10의 중간 GEAR HEAD를 접속한 경우의 허용은 TORQUE는 300kg-cm입니다.
회전방향은 □색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향입니다.
회전수는 MOTOR의 동기 회전수 (50Hz : 1500rpm, 60Hz : 1800rpm)를 기준으로하여 감속비로 나누어서 계산 하였습니다.
실제의 회정수는 부하의 크기에 따라서 표시된 수치보다 2~20% 적습니다.
'H' Type 전용으로 기종명에 표시하지 않습니다.MOTOR의 H와 사용하여 주십시오.

회전방향은 MOTOR의 SHAFT 끝쪽에서 볼 때의 회전방향입니다. 원안의 번호는 TERMINAL BOX 내의 단자 번호입니다.
