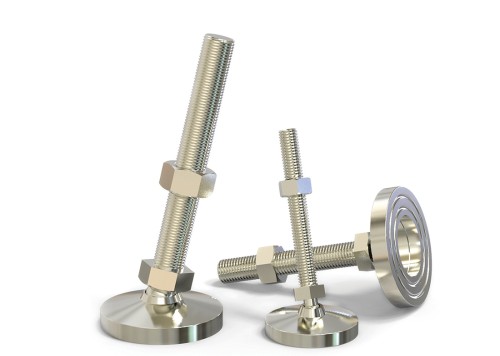

YKLF-MA SERIES (중하중-회전)

규격		Dimension (mm)							표면처리	허용하중 kg/4EA
규격		A	M	L1	L2	H	I	T	표면처리	허용하중 kg/4EA
YKLF-MA	59-12X75	59	M12X1.75	75	105	8	22	SM45C (SUS303)	니켈도금 산처리 (일반)	1000
	59-12X100			100	130
	59-12X125			125	155
	59-12X150			150	180
	59-12X200			200	230
	59-16X50	59	M16X2.0	50	82	10	22			2000
	59-16X75			75	107
	59-16X100			100	132
	59-16X130			130	162
	59-16X150			150	182
	59-16X180			180	212
	59-16X200			200	232
	59-16X250			250	282
	78-16X50	78		50	86	10	26
	78-16X75			75	113
	78-16X100			100	136
	78-16X130			130	166
	78-16X150			150	186
	78-16X180			180	216
	78-16X200			200	236
	78-16X250			250	286
	78-20X100		M20X2.5	100	139	13	26			3000
	78-20X130			130	169
	78-20X150			150	189
	78-20X180			180	219
	78-20X200			200	239
	78-20X250			250	289
	98-24X100	98	M24X3.0	100	145	16	29
	98-24X150			150	195					4000
	98-24X200			200	245					4000
	98-24X250			250	295					5000
	98-30X150		M30X3.5	150	198	19	29
	98-30X200			200	248
	98-30X250			250	298
	148-42X150	148	M42X4.5	150	222	30	42			6000
	148-42X200			200	272
	148-42X250			250	322

제품특징

- 중량형으로 각도조절이 가능함

주의사항

3D 미리보기

3D 미리보기가 없습니다.

제품 리스트

Code(주문코드명)	CupSize(A)	볼트지름(M)	볼트길이(L1)	재질	후처리
YKLF-MA14842150N	148	42	150	상부 SS41 / 하부 S45C	니켈
YKLF-MA5912100N	59	12	100	상부 SS41 / 하부 S45C	니켈
YKLF-MA5912125N	59	12	125	상부 SS41 / 하부 S45C	니켈
YKLF-MA5912150N	59	12	150	상부 SS41 / 하부 S45C	니켈
YKLF-MA5912150S	59	12	150	상부 SUS304 / 하부 SUS304	SUS
YKLF-MA5912200N	59	12	200	상부 SS41 / 하부 S45C	니켈
YKLF-MA591275N	59	12	75	상부 SS41 / 하부 S45C	니켈
YKLF-MA5916100N	59	16	100	상부 SS41 / 하부 S45C	니켈
YKLF-MA5916130N	59	16	130	상부 SS41 / 하부 S45C	니켈
YKLF-MA5916150N	59	16	150	상부 SS41 / 하부 S45C	니켈
YKLF-MA5916150S	59	16	150	상부 SUS304 / 하부 SUS304	SUS
YKLF-MA5916180N	59	16	180	상부 SS41 / 하부 S45C	니켈
YKLF-MA5916180S	59	16	180	상부 SUS304 / 하부 SUS304	SUS
YKLF-MA5916200N	59	16	200	상부 SS41 / 하부 S45C	니켈
YKLF-MA5916250N	59	16	250	상부 SS41 / 하부 S45C	니켈
YKLF-MA591650N	59	16	50	상부 SS41 / 하부 S45C	니켈
YKLF-MA591675N	59	16	75	상부 SS41 / 하부 S45C	니켈
YKLF-MA7816100N	78	16	100	상부 SS41 / 하부 S45C	니켈
YKLF-MA7816130N	78	16	130	상부 SS41 / 하부 S45C	니켈
YKLF-MA7816130S	78	16	130	상부 SUS304 / 하부 SUS304	SUS
YKLF-MA7816150N	78	16	150	상부 SS41 / 하부 S45C	니켈
YKLF-MA7816180N	78	16	180	상부 SS41 / 하부 S45C	니켈
YKLF-MA7816200N	78	16	200	상부 SS41 / 하부 S45C	니켈
YKLF-MA7816250N	78	16	250	상부 SS41 / 하부 S45C	니켈
YKLF-MA781650N	78	16	50	상부 SS41 / 하부 S45C	니켈
YKLF-MA781675N	78	16	75	상부 SS41 / 하부 S45C	니켈
YKLF-MA7820100N	78	20	100	상부 SS41 / 하부 S45C	니켈
YKLF-MA7820130N	78	20	130	상부 SS41 / 하부 S45C	니켈
YKLF-MA7820150N	78	20	150	상부 SS41 / 하부 S45C	니켈
YKLF-MA7820180N	78	20	180	상부 SS41 / 하부 S45C	니켈
YKLF-MA7820200N	78	20	200	상부 SS41 / 하부 S45C	니켈
YKLF-MA7820250N	78	20	250	상부 SS41 / 하부 S45C	니켈
YKLF-MA9824100N	98	24	100	상부 SS41 / 하부 S45C	니켈
YKLF-MA9824100S	98	24	100	상부 SUS304 / 하부 SUS304	SUS
YKLF-MA9824150N	98	24	150	상부 SS41 / 하부 S45C	니켈
YKLF-MA9824200N	98	24	200	상부 SS41 / 하부 S45C	니켈
YKLF-MA9824250N	98	24	250	상부 SS41 / 하부 S45C	니켈
YKLF-MA9830150N	98	30	150	상부 SS41 / 하부 S45C	니켈
YKLF-MA9830200N	98	30	200	상부 SS41 / 하부 S45C	니켈
YKLF-MA9830200S	98	30	200	상부 SUS304 / 하부 SUS304	SUS
YKLF-MA9830250N	98	30	250	상부 SS41 / 하부 S45C	니켈
