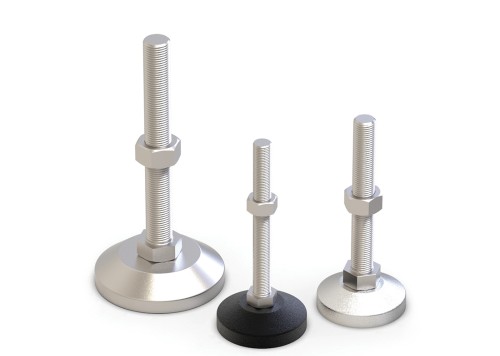

YKLF-PAD-B (하부패드형)

규격		Dimension (mm)							표면처리	허용하중 kg/4EA
규격		A	M	L1	L2	H	I	하부	표면처리	허용하중 kg/4EA
YKLF-PADB	60-12X50	60	M12X1.75	50	75	8	17	단조	ZN(백색) Black Painting	1000
	60-12X75			75	100
	60-12X100			100	125
	60-12X125			125	150
	60-12X150			150	175
	60-12X200			200	225
	66-16X50	66	M16X2.0	50	79	10	19			2000
	66-16X75			75	104
	66-16X100			100	129
	66-16X130			130	159
	66-16X150			150	179
	66-16X180			180	209
	66-16X200			200	229
	66-16X250			250	279
	80-16X50	80		50	84		24
	80-16X75			75	109
	80-16X100			100	134
	80-16X130			130	164
	80-16X150			150	184
	80-16X180			180	214
	80-16X200			200	234
	80-16X250			250	284
	80-20X80		M20X2.5	80	117	13				3000
	80-20X100			100	137
	80-20X130			130	167
	80-20X150			150	187
	80-20X180			180	217
	80-20X200			200	237
	80-20X250			250	287
	100-24X100	100	M24X3.0	100	147	16	31			4000
	100-24X150			150	197
	100-24X200			200	247
	100-24X250			250	297
	100-30X150		M30X3.5	150	200	19				5000
	100-30X200			200	250
	100-30X250			250	300
	120-30X150	120		150	204		35			5000
	120-30X200			200	254
	120-30X250			250	304
	120-42X150		M42X4.5	150	210	24	36			6000
	120-42X200			200	260
	120-42X250			250	310

※ 기타 특수사양은 특수제작함.

제품특징

- 고하중용 장비 지지용

주의사항

3D 미리보기

3D 미리보기가 없습니다.

제품 리스트

Code(주문코드명)	컵사이즈	볼트직경	볼트길이	재질	후처리
YKLF-PADB10024100B	100	24	100	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB10024100W	100	24	100	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:백색아연
YKLF-PADB10024150B	100	24	150	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB10024200B	100	24	200	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB10024250B	100	24	250	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB10030150B	100	30	150	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB10030200B	100	30	200	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB10030250B	100	30	250	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB12030150B	120	30	150	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB12030200B	120	30	200	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB12030250B	120	30	250	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB12042150B	120	42	150	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB12042200B	120	42	200	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB12042250B	120	42	250	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB6012100B	60	12	100	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB6012125B	60	12	125	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB6012150B	60	12	150	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB6012200B	60	12	200	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB601250B	60	12	50	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB601275B	60	12	75	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB6616100B	66	16	100	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB6616130B	66	16	130	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB6616130W	66	16	130	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:백색아연
YKLF-PADB6616150B	66	16	150	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB6616180B	66	16	180	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB6616200B	66	16	200	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB6616250B	66	16	250	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB661650B	66	16	50	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB661675B	66	16	75	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB8016100B	80	16	100	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB8016130B	80	16	130	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB8016150B	80	16	150	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB8016150ZW	80	16	150	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:백색아연
YKLF-PADB8016180B	80	16	180	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB8016200B	80	16	200	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB8016250B	80	16	250	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB801650B	80	16	50	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB801675B	80	16	75	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB8020100B	80	20	100	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB8020130B	80	20	130	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB8020150B	80	20	150	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB8020180B	80	20	180	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB8020180ZW	80	20	180	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:백색아연
YKLF-PADB8020200B	80	20	200	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB8020250B	80	20	250	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:검정
YKLF-PADB802080ZW	80	20	80	상부:SM10C 하부:단조 FCD45	상부:백색아연 / 하부:백색아연
