15W(□80㎜)

Chrome, Window Edge, Firefox, 모바일 브라우저에 최적화 되어있습니다

    15W(□80㎜) 요약정보 및 구매

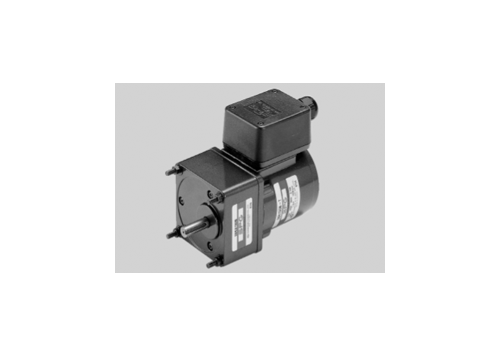

    INDUCTION MOTOR, REVERSIBLE MOTOR □80㎜ TERMINAL BOX TYPE

    제품명 15W(□80㎜)

    Product detail

    상품 기본설명

    INDUCTION MOTOR, REVERSIBLE MOTOR □80㎜ TERMINAL BOX TYPE

    상품 상세설명










    제원
    INDUCTION MOTOR - CONTINUOUS RATING
    SIZE
    mm sq.    		TypePoleOutputVoltageFrequencyDutyRated LoadStartingTorqueCapacitor
    CurrentSpeedTorque
    (W)(V)(Hz)(A)(rpm)(kg-cm)(N-m)(kg-cm)(N-m)(uF)
    80S8I15GA-T
    S8I15GA-T1    		4151 ø 11060Cont.0.4316001.000.1001.200.1204.0
    S8I15GB-T
    S8I15GB-T1    		4151 ø 22060Cont.0.2216001.000.1001.200.1201.0
    S8I15GC-T
    S8I15GC-T1    		4151 ø 10050Cont.0.5113001.200.1200.950.0954.0
    600.4315501.000.100
    S8I15GD-T
    S8I15GD-T1    		4151 ø 20050Cont.0.2513001.200.1200.950.0951.0
    600.2215501.000.100
    S8I15GX-T
    S8I15GX-T
    S8I15GX-TCE
    S8I15GX-T1CE    		4151 ø 22050Cont.0.1612001.300.1300.950.0951.0
    1 ø 2400.171.400.1401.100.110
    • 기종명 맨 끝자리에 CE가 명기된 MODEL의 인증 관련 내용은 SPG 규격 인증품 현황을 참고하여 주십시오.
      또한 기종명S8I15GX-T는 TP가 내장된THERMALLY PROTECTED TYPE입니다.
    • 'L' Type 전용으로 기종명에 표시하지 않습니다.
    REVERSIBLE MOTOR - 30MINUTES RATING
    SIZE
    mm sq.    		TypePoleOutputVoltageFrequencyDutyRated LoadStartingTorqueCapacitor
    CurrentSpeedTorque
    (W)(V)(Hz)(A)(rpm)(kg-cm)(N-m)(kg-cm)(N-m)(uF)
    80S8R15GA-T
    S8R15GA-T1
    S8R15GA-T(TP)
    S8R15GA-T1(TP)
    S8R15GA-TCE
    S8R15GA-T1CE    		4151 ø 1106030Min.0.4915501.000.1001.200.1206.0
    S8R15GB-T
    S8R15GB-T1
    S8R15GB-T(TP)
    S8R15GB-T1(TP)
    S8R15GB-TCE
    S8R15GB-T1CE    		4151 ø 2206030Min.0.2515501.000.1001.200.1201.5
    S8R15GC-T
    S8R15GC-T1
    S8R15GC-T(TP)
    S8R15GC-T1(TP)
    S8R15GC-TCE
    S8R15GC-T1CE    		4151 ø 1005030Min.0.5812001.300.1300.950.0956.0
    600.4815001.100.110
    S8R15GD-T
    S8R15GD-T1
    S8R15GD-T(TP)
    S8R15GD-T1(TP)
    S8R15GD-TCE
    S8R15GD-T1CE    		4151 ø 2005030Min.0.2912001.300.1300.950.0951.5
    600.2515001.100.110
    S8R15GE-T
    S8R15GE-T1
    S8R15GE-TCE
    S8R15GE-T1CE    		4151 ø 1005030Min.0.5912501.300.1300.950.0956.0
    600.4815501.200.120
    1 ø 115600.5216001.100.1104.5
    S8R15GX-T
    S8R15GX-T1
    S8R15GX-TCE
    S8R15GX-T1CE    		4151 ø 2205030Min.0.1612001.300.1301.10

    1.30    		0.110

    0.130    		1.2
    1 ø 2400.181.400.140
    • 기종명 맨 끝자리에 (TP)가 명기된 MODEL은 일반 MOTOR의 TP가 내장된THERMALLY PROTECTED TYPE입니다.
      또한 기종명 S8R15GE-T, S8R15GX-T는 TP가 내장된THERMALLY PROTECTED TYPE입니다.
    • 기종명 S8R15GE-T는 사용하는 전압 사양에 따라 CONDENSER 용량이 다르게 사용되므로 사용전압에 맞게 CONDENSER 용량을 바르게 사용하여 주십시오.
      고장의 원인이 됩니다. 주문시 사용전압을 제시하여 주십시오. 제시가 없으면 115V용 CONDENSER로 포장 출하 됩니다.
    • 기종명 맨 끝자리에 CE가 명기된 MODEL의 인증 관련 내용은 SPG 규격 인증품 현황을 참고하여 주십시오. S8R15GE-TCE는 115V용 사양으로만 출하됩니다.
    • 본 DATA는 전자 BRAKE BLOCK을 MOTOR에 장착한 상태에서 측정한 DATA입니다.
    • 'L' Type 전용으로 기종명에 표시하지 않습니다.
    50Hz
    MODELGEAR RATIO33.6567.591012.51518202530364050607590100120150180200
    RPM5004163002502001661501201008375605041373025201615121087.5
    S8KA□Bkg-cm3.44.15.76.88.510.211.314.217.020.420.425.630.736.840.946.255.469.2808080808080
    N-m0.3330.4020.5590.6660.8331.0001.1071.3921.6661.9991.9992.5093.0093.6064.0084.5305.4336.7867.8407.8407.8407.8407.8407.840
    60Hz
    MODELGEAR RATIO33.6567.591012.51518202530364050607590100120150180200
    RPM600500360300240200180144120100907260504536302420181512109
    S8KA□Bkg-cm2.93.54.95.87.38.79.712.214.617.517.521.926.331.535.039.647.559.471.379.280808080
    N-m0.2840.3430.4810.5680.7150.8530.9511.1961.4321.7151.7152.1462.5773.0873.4303.8814.6585.8256.9927.7677.8407.8407.8407.840
    • GEAR HEAD 품명중 e7d6e0ee711173842f4062da745b9204_1679979979_8566.png은 감속비를 표시합니다.
    • GEAR HEAD와 조합한 경우의 허용 TORQUE입니다.
      감속비 1/10의 중간 GEAR HEAD를 접속한 경우의 허용은 TORQUE는 80kg-cm입니다.
    • 회전방향은 e7d6e0ee711173842f4062da745b9204_1679979857_4845.png색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향입니다.
    • 회전수는 MOTOR의 동기 회전수 (50Hz : 1500rpm, 60Hz : 1800rpm)를 기준으로하여 감속비로 나누어서 계산 하였습니다.
      실제의 회정수는 부하의 크기에 따라서 표시된 수치보다 2~20% 적습니다.
    • 'L' Type 전용으로 기종명에 표시하지 않습니다.
    DIMENSIONS



    회전방향은 MOTOR의 SHAFT 끝쪽에서 볼 때의 회전방향입니다. 원안의 번호는 TERMINAL BOX 내의 단자 번호입니다.







    주의 :INDUCTON MOTOR 회전방향의 교환은 MOTOR가 완전히 정지한 후에 실시하여 주십시오.
    MOTOR가 회전 중에 회전방향을 교환할 경우 회전방향이 바뀌지 않거나 회전방향이 바뀌어지는 데 있어서 시간이 걸리는 수도 있습니다.
