제품소개 Motor STANDARD AC GEARED MOTOR > 40W(□90㎜)

Chrome, Window Edge, Firefox, 모바일 브라우저에 최적화 되어있습니다

40W(□90㎜) 요약정보 및 구매

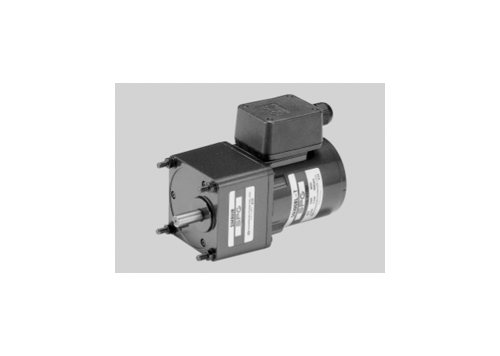

INDUCTION MOTOR, REVERSIBLE MOTOR □90㎜ TERMINAL BOX TYPE

제품명	40W(□90㎜)

이전상품 60W(□90㎜) 다음 상품 25W(□80mm)

Product detail

상품 기본설명

INDUCTION MOTOR, REVERSIBLE MOTOR □90㎜ TERMINAL BOX TYPE

상품 상세설명

PDF 다운로드

제원

INDUCTION MOTOR - CONTINUOUS RATING

SIZE mm sq.	Type	Pole	Output	Voltage	Frequency	Duty	Rated Load				StartingTorque		Capacitor
			Output	Voltage	Frequency		Current	Speed	Torque		StartingTorque		Capacitor
			(W)	(V)	(Hz)		(A)	(rpm)	(kg-cm)	(N-m)	(kg-cm)	(N-m)	(uF)
90	S9I40GA( )-T S9I40GA( )-T1	4	40	1 ø 110	60	Cont.	0.82	1600	2.50	0.250	2.90	0.290	10.0
	S9I40GB( )-T S9I40GB( )-T1	4	40	1 ø 220	60	Cont.	0.41	1600	2.50	0.250	2.90	0.290	2.5
	S9I40GC( )-T S9I40GC( )-T1	4	40	1 ø 100	50	Cont.	0.80	1300	3.10	0.310	2.40	0.240	10.0
	S9I40GC( )-T S9I40GC( )-T1	4	40	1 ø 100	60	Cont.	0.85	1550	2.60	0.260	2.40	0.240	10.0
	S9I40GD( )-T S9I40GD( )-T1	4	40	1 ø 200	50	Cont.	0.41	1300	3.10	0.310	2.40	0.240	2.5
	S9I40GD( )-T S9I40GD( )-T1	4	40	1 ø 200	60	Cont.	0.43	1550	2.60	0.260	2.40	0.240	2.5
	S9I40GX( )-T S9I40GX( )-T1 S9I40GX( )-TCE S9I40GX( )-T1CE	4	40	1 ø 220	50	Cont.	0.34	1250	3.20	0.320	1.80	0.180	2.0
	S9I40GX( )-T S9I40GX( )-T1 S9I40GX( )-TCE S9I40GX( )-T1CE	4	40	1 ø 240	50	Cont.	0.37	1250	3.55	0.355	2.10	0.210	2.0
	S9I40GU( )-T S9I40GU( )-T1 S9I40GU( )-TCE S9I40GU( )-T1CE	4	40	3 ø 200	50	Cont.	0.36	1300	3.10	0.310	6.30	0.630	-
	S9I40GU( )-T S9I40GU( )-T1 S9I40GU( )-TCE S9I40GU( )-T1CE	4	40	3 ø 200	60	Cont.	0.33	1550	2.60	0.260	5.20	0.520	-
	S9I40GT( )-T S9I40GT( )-T1 S9I40GT( )-TCE S9I40GT( )-T1CE	4	40	3 ø 220	50	Cont.	0.39	1350	3.00	0.300	7.60	0.760	-
	S9I40GT( )-T S9I40GT( )-T1 S9I40GT( )-TCE S9I40GT( )-T1CE	4	40	3 ø 220	60	Cont.	0.33	1600	2.50	0.250	6.10	0.610	-
	S9I40GS( )-T S9I40GS( )-T1 S9I40GS( )-TCE S9I40GS( )-T1CE	4	40	3 ø 380	60	Cont.	0.21	1300	3.20	0.320	6.30	0.630	-
				3 ø 380	50	Cont.	0.19	1550	2.70	0.270	4.85	0.485
				3 ø 400	60	Cont.	0.21	1300	3.30	0.330	6.90	0.690
				3 ø 400	50	Cont.	0.19	1550	2.80	0.280	5.25	0.525
				3 ø 415	50	Cont.	0.21	1350	3.10	0.310	7.30	0.730
				3 ø 415	60	Cont.	0.19	1600	2.60	0.260	5.70	0.570
				3 ø 440	50	Cont.	0.21	1350	3.20	0.320	8.20	0.820
				3 ø 440	60	Cont.	0.19	1600	2.70	0.270	6.30	0.630

기종명 맨 끝자리에 CE가 명기된 MODEL의 인증 관련 내용은 SPG 규격 인증품 현황을 참고하여 주십시오.
또한 기종명S9I40GX, S9I40GX-T, S9I40GS-T는 TP가 내장된THERMALLY PROTECTED TYPE입니다.
( )는 L, H Type을 표시합니다. L은 GEAR HEAD의 L과, H는 GEAR HEAD의 H와 사용하여 주십시오.
삼상 380V~440V 모터에서는 인버터 사용을 주의하여 주십시오. 인버터 사용시 권선의 절연이 열화되어 모터가 파손될 수 있습니다.

REVERSIBLE MOTOR - 30MINUTES RATING

SIZE mm sq.	Type	Pole	Output	Voltage	Frequency	Duty	Rated Load				StartingTorque		Capacitor
			Output	Voltage	Frequency		Current	Speed	Torque		StartingTorque		Capacitor
			(W)	(V)	(Hz)		(A)	(rpm)	(kg-cm)	(N-m)	(kg-cm)	(N-m)	(uF)
90	S9R40GA( )-T S9R40GA( )-T1 S9R40GA( )-T(TP) S9R40GA( )-T1(TP) S9R40GA( )-TCE S9R40GA( )-T1CE	4	40	1 ø 110	60	30Min.	1.00	1600	2.50	0.250	3.50	0.350	15.0
	S9R40GB( )-T S9R40GB( )-T1 S9R40GB( )-T(TP) S9R40GB( )-T1(TP) S9R40GB( )-TCE S9R40GB( )-T1CE	4	40	1 ø 220	60	30Min.	0.46	1600	2.50	0.250	3.50	0.350	3.5
	S9R40GC( )-T S9R40GC( )-T1 S9R40GC( )-T(TP) S9R40GC( )-T1(TP) S9R40GC( )-TCE S9R40GC( )-T1CE	4	40	1 ø 100	50	30Min.	0.84	1300	3.00	0.300	2.80	0.280	15.0
		4	40	1 ø 100	60	30Min.	1.00	1550	2.60	0.260	2.80	0.280	15.0
	S9R40GD( )-T S9R40GD( )-T1 S9R40GD( )-T(TP) S9R40GD( )-T1(TP) S9R40GD( )-TCE S9R40GD( )-T1CE	4	40	1 ø 200	50	30Min.	0.39	1300	3.10	0.310	2.80	0.280	3.5
		4	40	1 ø 200	60	30Min.	0.47	1550	2.60	0.260	2.80	0.280	3.5
	S9R40GE( )-T S9R40GE( )-T1 S9R40GE( )-TCE S9R40GE( )-T1CE	4	40	1 ø 100	50	30Min.	0.86	1300	3.10	0.310	2.90	0.290	15.0
				1 ø 100	60		1.00	1550	2.60	0.260			15.0
				1 ø 115	60		1.00	1550	2.70	0.270			12.0
	S9R40GX( )-T S9R40GX( )-T1 S9R40GX( )-TCE S9R40GX( )-T1CE	4	40	1 ø 220	50	30Min.	0.40	1250	3.20	0.320	3.00	0.300	3.0
	S9R40GX( )-T S9R40GX( )-T1 S9R40GX( )-TCE S9R40GX( )-T1CE	4	40	1 ø 240	50	30Min.	0.42	1250	3.40	0.340	3.20	0.320	3.0

기종명 S9R40GE-T는 사용하는 전압 사양에 따라 CONDENSER 용량이 다르게 사용되므로 사용전압에 맞게 CONDENSER 용량을 바르게 사용하여 주십시오.
고장의 원인이 됩니다. 주문시 사용전압을 제시하여 주십시오. 제시가 없으면 115V용 CONDENSER로 포장 출하됩니다.
기종명 맨 끝자리에 CE가 명기된 MODEL의 인증 관련 내용은 SPG 규격 인증품 현황을 참고하여 주십시오. S9R40GE()-TCE는 115V용 사양으로만 출하됩니다.
기종명 맨끝자리에 (TP)가 명기된 MODEL은 일반 MOTOR의 TP가 내장된 THERMALLY PROTECTED TYPE입니다.
또한 기종명 S9R40GE-T, S9R40GX-T는 TP가 내장된 THERMALLY PROTECTED TYPE입니다.
본 DATA는 전자 BRAKE BLOCK을 MOTOR에 장착한 상태에서 측정한 DATA입니다.
()는 L,H Type을 표시합니다. L은 GEAR HEAD의 L과 GEAR HEAD의 H와 사용하여 주십시오.

50Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
MODEL	RPM	500	416	300	250	200	166	150	120	100	83	75	60	50	41	37	30	25	20	16	15	12	10	8	7.5
S9KB□B()	kg-cm	8.3	9.9	13.8	16.5	20.7	24.8	27.5	34.4	41.3	49.6	49.6	62.1	74.5	89.4	99.3	100	100	100	100	100	100	100	100	100
S9KB□B()	N-m	0.813	0.970	1.352	1.617	2.029	2.430	2.695	3.371	4.047	4.861	4.861	6.086	7.301	8.761	9.731	9.800	9.800	9.800	9.800	9.800	9.800	9.800	9.800	9.800

60Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
MODEL	RPM	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
S9KB□B()	kg-cm	6.8	8.2	11.3	13.6	17.0	20.4	22.7	28.4	34.0	40.8	40.9	51.1	61.3	73.6	81.8	100	100	100	100	100	100	100	100	100
S9KB□B()	N-m	0.666	0.804	1.107	1.333	1.666	1.999	2.225	2.783	3.332	3.998	4.008	5.008	60..7	7.213	8.016	9.800	9.800	9.800	9.800	9.800	9.800	9.800	9.800	9.800

GEAR HEAD 품명중 은 감속비를 표시합니다.
GEAR HEAD와 조합한 경우의 허용 TORQUE입니다.
감속비 1/10의 중간 GEAR HEAD를 접속한 경우의 허용은 TORQUE는 100kg-cm입니다.
회전방향은 색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향입니다.
회전수는 MOTOR의 동기 회전수 (50Hz : 1500rpm, 60Hz : 1800rpm)를 기준으로하여 감속비로 나누어서 계산 하였습니다.
실제의 회정수는 부하의 크기에 따라서 표시된 수치보다 2~20% 적습니다.
( )는 L, H Type을 표시합니다. L은 MOTOR의 L과, H는 MOTOR의 H와 사용하여 주십시오.
