제품소개 Motor STANDARD AC GEARED MOTOR > 60W(□90㎜)

Chrome, Window Edge, Firefox, 모바일 브라우저에 최적화 되어있습니다

60W(□90㎜) 요약정보 및 구매

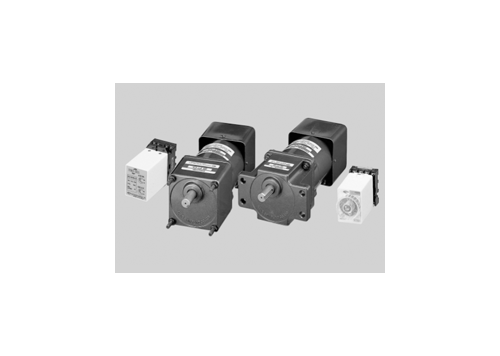

INDUCTION SPEED CONTROL MOTOR □90㎜LEAD WIRE TYPE
SOCKET TYPE SPEED CONTROL MOTORS

상품 선택옵션 0 개, 추가옵션 0 개

제품명	60W(□90㎜)

이전상품 90W(□90㎜) 다음 상품 40W(□90㎜)

Product detail

상품 기본설명

INDUCTION SPEED CONTROL MOTOR □90㎜LEAD WIRE TYPE
SOCKET TYPE SPEED CONTROL MOTORS

상품 상세설명

PDF 다운로드

제원

SPECIFICATION OF SOCKET SR TYPE SPEED CONTROL MOTORS

SIZE mm sq.	Motor Type	Controller Type	Pole	Output	Voltage	Freq.	Duty	Speed Range	Permissible Torque				Starting Torque		Cap.
				Output	Voltage	Freq.		Speed Range	at 1200rpm		at 90rpm		Starting Torque		Cap.
				(W)	(V)	(Hz)		(rpm)	(kg-cm)	(N-m)	(kg-cm)	(N-m)	(kg-cm)	(N-m)	(uF)
90	S9I60GA( )-S12 S9I60GA( )-S12(TP) S9I60GA( )-S12CE	SRA02 SRA02CE	4	60	1 ø 110	60	Cont.	90-1700	5.50	0.550	2.00	0.200	5.00	0.500	20.0
	S9I60GB( )-S12 S9I60GB( )-S12(TP) S9I60GB( )-S12CE	SRB02 SRB02CE	4	60	1 ø 220	60	Cont.	90-1700	5.50	0.550	2.00	0.200	5.00	0.500	5.0
	S9I60GC( )-S12 S9I60GC( )-S12(TP) S9I60GC( )-S12CE	SRC02 SRC02CE	4	60	1 ø 100	50	Cont.	90-1400	5.50	0.550	1.20	0.120	4.00	0.400	20.0
	S9I60GC( )-S12 S9I60GC( )-S12(TP) S9I60GC( )-S12CE	SRC02 SRC02CE	4	60	1 ø 100	60	Cont.	90-1700	5.00	0.500	1.20	0.120	4.00	0.400	20.0
	S9I60GD( )-S12 S9I60GD( )-S12(TP) S9I60GD( )-S12CE	SRD02 SRD02CE	4	60	1 ø 200	50	Cont.	90-1400	5.50	0.550	1.20	0.120	4.00	0.400	5.0
	S9I60GD( )-S12 S9I60GD( )-S12(TP) S9I60GD( )-S12CE	SRD02 SRD02CE	4	60	1 ø 200	60	Cont.	90-1700	5.00	0.500	1.20	0.120	4.00	0.400	5.0
	S9I60GX( )-S12 S9I60GX( )-S12CE	SRX02 SRX02CE	4	60	1 ø 220	50	Cont.	90-1400	5.20	0.520	0.90	0.090	3.10	0.310	3.5
	S9I60GX( )-S12 S9I60GX( )-S12CE	SRX02 SRX02CE	4	60	1 ø 240	50	Cont.	90-1400	5.80	0.580	0.90	0.090	3.60	0.360	3.5

기종명 맨 끝자리에 CE가 명기된 MODEL의 인증 관련 내용은 SPG 규격 인증품 현황을 참고하여 주십시오.
기종명 맨 끝자리에 CE가 명기된 SR TYPE CONTROLLER MODEL의 인증 관련 내용은 SPG 규격 인증품 현황을 참고하여 주십시오.
기종명 맨 끝자리에(TP)가 명기된 MOTOR MODEL은 일반 MOTOR의 TP가 내장된 THERMALLY PROTECTED TYPE입니다.
또한 기종명 S9I60GX()-S12, S9I60GX()-S12CE는 TP가 내장된 THERMALLY PROTECTED TYPE입니다.
( )는 L, H Type을 표시합니다. L은 GEAR HEAD의 L과, H는 GEAR HEAD의 H와 사용하여 주십시오.

SPECIFICATION OF SOCKET SS TYPE SPEED CONTROL MOTORS

SIZE mm sq.	Motor Type	Controller Type	Pole	Output	Voltage	Freq.	Duty	Speed Range	Permissible Torque				Starting Torque		Cap.
				Output	Voltage	Freq.		Speed Range	at 1200rpm		at 90rpm		Starting Torque		Cap.
				(W)	(V)	(Hz)		(rpm)	(kg-cm)	(N-m)	(kg-cm)	(N-m)	(kg-cm)	(N-m)	(uF)
90	S9I60GA( )-S24 S9I60GA( )-S24(TP) S9I60GA( )-S24CE	SSA03-SRSS	4	60	1 ø 110	60	Cont.	90-1700	5.50	0.550	2.00	0.200	5.00	0.500	20.0
	S9I60GB( )-S24 S9I60GB( )-S24(TP) S9I60GB( )-S24CE	SSB03-SRSS	4	60	1 ø 220	60	Cont.	90-1700	5.50	0.550	2.00	0.200	5.00	0.500	5.0
	S9I60GC( )-S24 S9I60GC( )-S24(TP) S9I60GC( )-S24CE	SSC03-SRSS	4	60	1 ø 100	50	Cont.	90-1400	5.50	0.550	1.20	0.120	4.00	0.400	20.0
	S9I60GC( )-S24 S9I60GC( )-S24(TP) S9I60GC( )-S24CE	SSC03-SRSS	4	60	1 ø 100	60	Cont.	90-1700	5.00	0.500	1.20	0.120	4.00	0.400	20.0
	S9I60GD( )-S24 S9I60GD( )-S24(TP) S9I60GD( )-S24CE	SSD03-SRSS	4	60	1 ø 200	50	Cont.	90-1400	5.50	0.550	1.20	0.120	4.00	0.400	5.0
	S9I60GD( )-S24 S9I60GD( )-S24(TP) S9I60GD( )-S24CE	SSD03-SRSS	4	60	1 ø 200	60	Cont.	90-1700	5.00	0.500	1.20	0.120	4.00	0.400	5.0
	S9I60GX( )-S24 S9I60GX( )-S24CE	SSX03-SRSS	4	60	1 ø 220	50	Cont.	90-1400	5.20	0.520	0.90	0.090	3.10	0.310	3.5
	S9I60GX( )-S24 S9I60GX( )-S24CE	SSX03-SRSS	4	60	1 ø 240	50	Cont.	90-1400	5.80	0.580	0.90	0.090	3.60	0.360	3.5

기종명 맨 끝자리에 CE가 명기된 MODEL의 인증 관련 내용은 SPG 규격 인증품 현황을 참고하여 주십시오.
기종명 맨 끝자리에(TP)가 명기된 MOTOR MODEL은 일반 MOTOR의 TP가 내장된 THERMALLY PROTECTED TYPE입니다.
또한 기종명 S9I60GX()-S24, S9I60GX()-S24CE는 TP가 내장된 THERMALLY PROTECTED TYPE입니다
( )는 L, H Type을 표시합니다. L은 GEAR HEAD의 L과, H는 GEAR HEAD의 H와 사용하여 주십시오.

50Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
MODEL	RPM	500	416	300	250	200	166	150	120	100	83	75	60	50	41	37	30	25	20	16	15	12	10	8	7.5
S9KC□B( ) S9KC□B( )-S	kg-cm	12.2	14.6	20.3	24.3	30.4	36.5	40.5	45.6	54.8	65.7	73.0	82.5	99.0	119	132	165	198	200	200	200	200	200	200	200
S9KC□B( ) S9KC□B( )-S	N-m	1.196	1.431	1.999	2.381	2.999	3.577	3.969	4.469	5.370	6.439	7.154	8.085	9.702	11.66	12.94	16.17	19.40	19.60	19.60	19.60	19.60	19.60	19.60	19.60

60Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
MODEL	RPM	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
S9KC□B( ) S9KC□B( )-S	kg-cm	9.72	11.7	16.2	19.4	24.3	29.2	32.4	36.5	43.8	52.6	58.4	66.0	79.2	95.0	106	132	158	177	200	200	200	200	200	200
S9KC□B( ) S9KC□B( )-S	N-m	0.953	1.147	1.588	1.901	2.381	2.862	3.175	3.577	4.292	5.155	5.723	6.468	7.762	9.310	10.39	12.94	15.48	17.35	19.60	19.60	19.60	19.60	19.60	19.60

GEAR HEAD 품명중 은 감속비를 표시합니다.
GEAR HEAD와 조합한 경우의 허용 TORQUE입니다. 감속비 1/10의 중간 GEAR HEAD를 접속한 경우의 허용은 TORQUE는 200kg-cm입니다.
회전방향은 색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향입니다.
회전수는 MOTOR의 동기 회전수 (50Hz : 1500rpm, 60Hz : 1800rpm)를 기준으로하여 감속비로 나누어서 계산 하였습니다.
실제의 회정수는 부하의 크기에 따라서 표시된 수치보다 2~20% 적습니다.
( )는 L, H Type을 표시합니다. L은 MOTOR의 L과, H는 MOTOR의 H와 사용하여 주십시오.

50Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
MODEL	RPM	500	416	300	250	200	166	150	120	100	83	75	60	50	41	37	30	25	20	16	15	12	10	8	7.5
S9KC□B( )	kg-cm	12.2	14.6	20.3	24.3	30.4	36.5	40.5	45.6	54.8	65.7	73.0	82.5	99.0	119	132	165	198	221	266	2955	300	200	300	300
S9KC□B( )	N-m	1.196	1.431	1.989	2.381	2.989	3.577	3.969	4.469	5.370	6.439	7.154	8.085	9.702	11.66	12.94	16.17	19.40	21.67	26.09	28.93	29.42	29.42	29.42	29.42

60Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
MODEL	RPM	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
S9KC□B( )	kg-cm	9.72	11.7	16.2	19.4	24.3	29.2	32.4	36.5	43.8	52.6	58.4	66.0	79.2	95.0	106	132	158	177	212	236	283	300	300	300
S9KC□B( )	N-m	0.953	1.147	1.588	1.901	2.281	2.862	3.175	3.577	4.292	5.155	5.723	6.468	7.762	9.310	10.39	12.94	15.48	17.35	20.79	23.14	27.75	29.42	29.42	29.42

GEAR HEAD 품명중 은 감속비를 표시합니다.
GEAR HEAD와 조합한 경우의 허용 TORQUE입니다. 감속비 1/10의 중간 GEAR HEAD를 접속한 경우의 허용은 TORQUE는 300kg-cm입니다.
회전방향은 색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향입니다.
회전수는 MOTOR의 동기 회전수 (50Hz : 1500rpm, 60Hz : 1800rpm)를 기준으로하여 감속비로 나누어서 계산 하였습니다.
실제의 회정수는 부하의 크기에 따라서 표시된 수치보다 2~20% 적습니다.
'H' Type 전용으로 기종명에 표시하지 않습니다.MOTOR의 H와 사용하여 주십시오.
