제품소개 Motor STANDARD AC GEARED MOTOR > 120W(□90mm)

Chrome, Window Edge, Firefox, 모바일 브라우저에 최적화 되어있습니다

120W(□90mm) 요약정보 및 구매

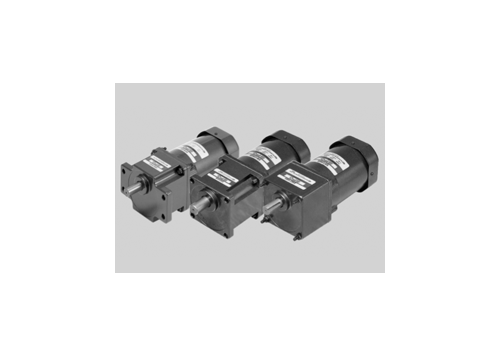

INDUCTION MOTOR □90㎜ LEAD WIRE TYPE

제품명	120W(□90mm)

이전상품 150W(□90mm) 다음 상품 90W(□90mm)

Product detail

상품 기본설명

INDUCTION MOTOR □90㎜ LEAD WIRE TYPE

상품 상세설명

PDF 다운로드

제원

SIZE mm sq.	Type	Pole	Output	Voltage	Frequency	Duty	Rated Load				Starting Torque		Capacitor
			Output	Voltage	Frequency		Current	Speed	Torque		Starting Torque		Capacitor
			(W)	(V)	(Hz)		(A)	(rpm)	(kg-cm)	(N-m)	(kg-cm)	(N-m)	(uF)
90	S9l120GA S9l120GA(TP) S9l120GACE	4	120	1 ø 110	60	Cont.	2.10	1600	7.60	0.760	6.20	0.620	25.0
	S9l120GB S9l120GB(TP) S9l120GBCE	4	120	1 ø 220	60	Cont.	1.00	1600	7.50	0.750	6.00	0.600	6.0
	S9l120GC S9l120GC(TP) S9l120GCCE	4	120	1 ø 100	50	Cont.	2.00	1250	9.60	0.960	5.70	0.570	25.0
	S9l120GC S9l120GC(TP) S9l120GCCE	4	120	1 ø 100	60	Cont.	2.00	1550	7.90	0.790	5.70	0.570	25.0
	S9l120GD S9l120GD(TP) S9l120GDCE	4	120	1 ø 200	50	Cont.	1.00	1250	9.50	0.950	5.50	0.550	6.0
	S9l120GD S9l120GD(TP) S9l120GDCE	4	120	1 ø 200	60	Cont.	1.00	1550	7.80	0.780	5.50	0.550	6.0

기종명 맨 끝자리에 CE가 명기된 MODEL은 CE MARK를 획득한 제품으로 TP가 내장된 THERMALLY PROTECTED TYPE입니다. (FILE NO. E9766002E01. 인증기관 : TÜV Rheinland)
S9l90GE()CE는 115V용 사양으로만 출하됩니다.
기종명 맨 끝자리에(TP)가 명기된 MODEL은 일반 MOTOR의 TP가 내장된 THERMALLY PROTECTED TYPE입니다.
'H' Type 전용으로 기종명에 표시하지 않습니다.

50Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
MODEL	RPM	500	416	300	250	200	166	150	120	100	83	75	60	50	41	37	30	25	20	16	15	12	10	8	7.5
S9KC□BH S9KC□BH-S	kg-cm	23.2	27.8	38.7	46.4	58.0	69.6	77.4	87.0	104	125	139	156	188	200	200	200	200	200	200	200	200	200	200	200
S9KC□BH S9KC□BH-S	N-m	2.276	2.731	3.793	4.552	5.689	6.827	7.586	8.534	10.24	12.29	13.65	15.36	18.43	19.61	19.61	19.61	19.61	19.61	19.61	19.61	19.61	19.61	19.61	19.61

60Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
MODEL	RPM	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
S9KC□BH S9KC□BH-S	kg-cm	18.7	22.5	31.2	37.4	46.8	56.1	62.4	70.2	84.2	101	112	126	152	182	200	200	200	200	200	200	200	200	200	200
S9KC□BH S9KC□BH-S	N-m	1.835	2.202	3.058	3.670	4.587	5.505	6.116	6.881	8.257	9.909	11.01	12.39	14.86	17.84	19.61	19.61	19.61	19.61	19.61	19.61	19.61	19.61	19.61	19.61

GEAR HEAD 품명중 은 감속비를 표시합니다.
GEAR HEAD와 조합한 경우의 허용 TORQUE입니다.
감속비 1/10의 중간 GEAR HEAD를 접속한 경우의 허용 TORQUE는 200kg-cm입니다.
회전방향은 색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향입니다.
회전수는 MOTOR의 동기 회전수 (50Hz : 1500rpm, 60Hz : 1800rpm)를 기준으로하여 감속비로 나누어서 계산 하였습니다.
실제의 회전수는 부하의 크기에 따라서 표시된 수치보다 2~20% 적습니다.
'H' Type만 적용됩니다.

DIMENSIONS

50Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
MODEL	RPM	500	416	300	250	200	166	150	120	100	83	75	60	50	41	37	30	25	20	16	15	12	10	8	7.5
S9KC□B( ) S9KC□B( )-S	kg-cm	23.2	27.8	38.7	46.4	58.0	69.6	77.4	87.0	104	125	139	156	188	225	250	300	300	300	300	300	300	300	300	300
S9KC□B( ) S9KC□B( )-S	N-m	2.276	2.731	3.793	4.552	5.689	6.827	7.586	8.534	10.24	12.29	13.65	15.36	18.43	22.12	24.58	29.42	29.42	29.42	29.42	29.42	29.42	29.42	29.42	29.42

60Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
MODEL	RPM	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
S9KC□B( ) S9KC□B( )-S	kg-cm	18.7	22.5	31.2	37.4	46.8	56.1	62.4	70.2	84.2	101	112	126	152	182	202	252	300	300	300	300	300	300	300	300
S9KC□B( ) S9KC□B( )-S	N-m	1.835	2.202	3.058	3.670	4.587	5.505	6.116	6.881	8.757	9.909	11.01	12.39	14.86	17.84	19.82	24.77	29.42	29.42	29.42	29.42	29.42	29.42	29.42	29.42

GEAR HEAD 품명중 은 감속비를 표시합니다.
GEAR HEAD와 조합한 경우의 허용 TORQUE입니다.
감속비 1/10의 중간 GEAR HEAD를 접속한 경우의 허용 TORQUE는 300kg-cm입니다.
회전방향은 색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향입니다.
회전수는 MOTOR의 동기 회전수 (50Hz : 1500rpm, 60Hz : 1800rpm)를 기준으로하여 감속비로 나누어서 계산 하였습니다.
실제의 회전수는 부하의 크기에 따라서 표시된 수치보다 2~20% 적습니다.
'H' Type전용으로 기종명에 표시하지 않습니다.

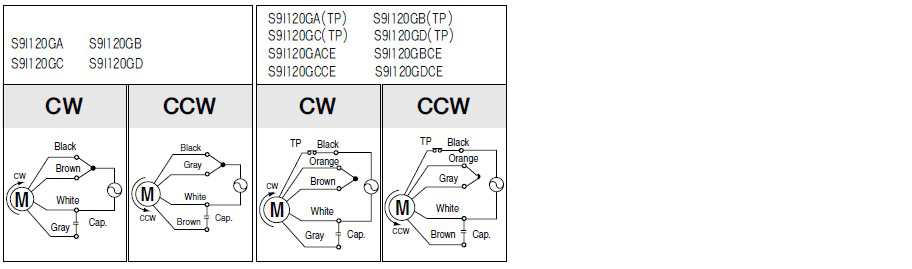

회전방향은 MOTOR의 SHAFT 끝쪽에서 볼 때의 회전방향입니다.

주의 :MOTOR 회전 방향의 교환은 MOTOR가 완전히 정지한 후에 실시하여 주십시오.
MOTOR가 회전 중에 회전방향을 교환할 경우 회전방향이 바뀌지 않거나 회전방향이 바뀌어지는 데 있어서 시간이 걸리는 수도 있습니다.
