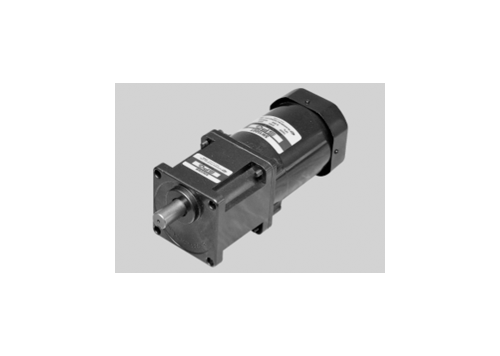

INDUCTION MOTOR □90㎜ LEAD WIRE TYPE

상품 선택옵션 0 개, 추가옵션 0 개

제품명	150W(□90mm)

INDUCTION MOTOR □90㎜ LEAD WIRE TYPE

SIZE mm sq.	Type	Pole	Output	Voltage	Frequency	Duty	Rated Load				Starting Torque		Capacitor
			Output	Voltage	Frequency		Current	Speed	Torque		Starting Torque		Capacitor
			(W)	(V)	(Hz)		(A)	(rpm)	(kg-cm)	(N-m)	(kg-cm)	(N-m)	(uF)
90	S9l150GU S9l150GUCE	4	150	3 ø 200	50	Cont.	1.0	1250	11.70	1.170	18.0	1.800	-
	S9l150GU S9l150GUCE	4	150	3 ø 200	60	Cont.	0.9	1500	9.70	0.970	15.0	1.500	-
	S9l150GT S9l150GTCE	4	150	3 ø 220	50	Cont.	1.0	1300	11.30	1.130	22.0	2.200	-
	S9l150GT S9l150GTCE	4	150	3 ø 220	60	Cont.	0.9	1550	9.40	0.940	19.0	1.900	-
	S9l150GS S9l150GSCE	4	150	3 ø 380	50	Cont.	0.46	1250	11.70	1.170	18.00	1.800	-
				3 ø 380	60	Cont.	0.42	1500	9.70	0.970	15.00	1.500
				3 ø 400	50	Cont.	0.49	1250	11.70	1.170	19.00	1.900
				3 ø 400	60	Cont.	0.43	1500	9.70	0.970	16.00	1.600

상기 MODEL은 TP가 내장된 THERMALLY PROTECTED TYPE입니다.
기종명 맨 끝자리에 CE가 명기된 MODEL은 CE MARK를 획득한 제품으로 TP가 내장된 THERMALLY PROTECTED TYPE입니다. (FILE NO. E9766002E01. 인증기관 : TÜV Rheinland)
'H' Type 전용으로 기종명에 표시하지 않습니다.
삼상 380V~440V 모터에서는 인버터 사용을 주의하여 주십시오. 인버터 사용시 권선의 절연이 열화되어 모터가 파손될 수 있습니다.

GEAR HEAD 품명중 은 감속비를 표시합니다.
GEAR HEAD와 조합한 경우의 허용 TORQUE입니다.
감속비 1/10의 중간 GEAR HEAD를 접속한 경우의 허용 TORQUE는 200kg-cm입니다.

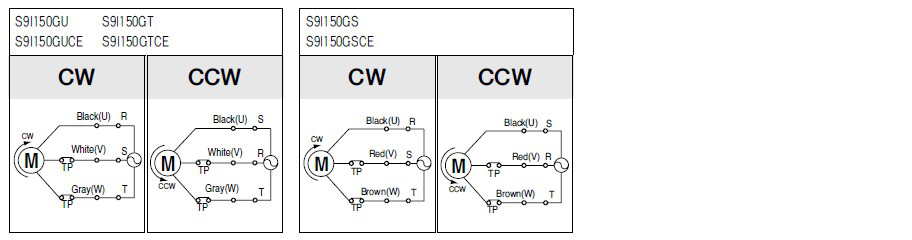

회전방향은 색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향입니다.
회전수는 MOTOR의 동기 회전수 (50Hz : 1500rpm, 60Hz : 1800rpm)를 기준으로하여 감속비로 나누어서 계산 하였습니다.
실제의 회전수는 부하의 크기에 따라서 표시된 수치보다 2~20% 적습니다.
'H' Type 전용으로 기종명에 표시하지 않습니다.
