200W(□90mm)

제품소개 Motor STANDARD AC GEARED MOTOR > 200W(□90mm)

Chrome, Window Edge, Firefox, 모바일 브라우저에 최적화 되어있습니다

200W(□90mm) 요약정보 및 구매

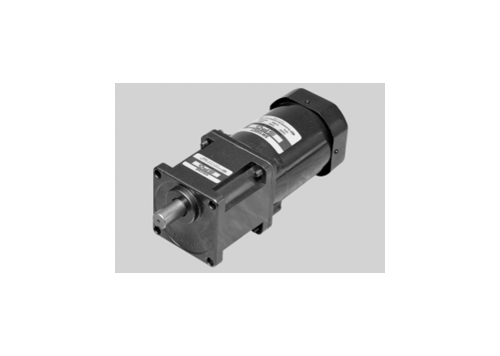

INDUCTION MOTOR □90㎜ LEAD WIRE TYPE

상품 선택옵션 0 개, 추가옵션 0 개

제품명	200W(□90mm)

이전상품 6W(□60mm) 다음 상품 180W(□90mm)

Product detail

상품 기본설명

INDUCTION MOTOR □90㎜ LEAD WIRE TYPE

상품 상세설명

PDF 다운로드

제원

SIZE mm sq.	Type	Pole	Output	Voltage	Frequency	Duty	Rated Load				Starting Torque		Capacitor
			Output	Voltage	Frequency		Current	Speed	Torque		Starting Torque		Capacitor
			(W)	(V)	(Hz)		(A)	(rpm)	(kg-cm)	(N-m)	(kg-cm)	(N-m)	(uF)
90	S9l200GU S9l200GUCE	4	200	3 ø 200	50	Cont.	1.3	1250	16.00	1.600	24.00	2.400	-
	S9l200GU S9l200GUCE	4	200	3 ø 200	60	Cont.	1.2	1500	13.40	1.340	20.00	2.000	-
	S9l200GT S9l200GTCE	4	200	3 ø 220	50	Cont.	1.3	1300	15.00	1.500	30.00	3.000	-
	S9l200GT S9l200GTCE	4	200	3 ø 220	60	Cont.	1.2	1550	12.90	1.290	25.00	2.500	-
	S9l200GS	4	200	3 ø 380	50	Cont.	0.62	1250	16.00	1.600	26.00	2.600	-
				3 ø 380	60	Cont.	0.55	1500	13.40	1.340	22.00	2.200	-
				3 ø 400	50	Cont.	0.64	1250	16.00	1.600	30.00	3.000	-
				3 ø 400	60	Cont.	0.55	1500	13.40	1.340	25.00	2.500	-

상기 MODEL은 TP가 내장된 THERMALLY PROTECTED TYPE입니다.
삼상 380V~440V 모터에서는 인버터 사용을 주의하여 주십시오. 인버터 사용시 권선의 절연이 열화되어 모터가 파손될 수 있습니다.
'H' Type 전용으로 기종명에 표시하지 않습니다.

50Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
MODEL	RPM	500	416	300	250	200	166	150	120	100	83	75	60	50	41	37	30	25	20	16	15	12	10	8	7.5
S9KH□B	kg-cm	39.0	47.0	64.9	77.8	97.2	117	130	146	175	210	233	262	300	300	300	300	300	300	300	300	300	300	300	300
S9KH□B	N-m	3.813	4.609	6.355	7.626	9.532	11.47	12.75	14.32	17.16	20.59	22.88	25.74	29.42	29.42	29.42	29.42	29.42	29.42	29.42	29.42	29.42	29.42	29.42	29.42

60Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
MODEL	RPM	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
S9KH□B	kg-cm	32.0	38.3	53.3	64.0	79.9	96.0	107	120	144	173	192	216	259	300	300	300	300	300	300	300	300	300	300	300
S9KH□B	N-m	3.134	3.760	5.223	6.267	7.384	9.414	10.49	11.75	14.10	16.97	18.83	21.18	25.40	29.42	29.42	29.42	29.42	29.42	29.42	29.42	29.42	29.42	29.42	29.42

GEAR HEAD 품명중 은 감속비를 표시합니다.
GEAR HEAD와 조합한 경우의 허용 TORQUE입니다.
감속비 1/10의 중간 GEAR HEAD를 접속한 경우의 허용 TORQUE는 200kg-cm입니다.
회전방향은 색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향입니다.
회전수는 MOTOR의 동기 회전수 (50Hz : 1500rpm, 60Hz : 1800rpm)를 기준으로하여 감속비로 나누어서 계산 하였습니다.
실제의 회전수는 부하의 크기에 따라서 표시된 수치보다 2~20% 적습니다.
'H' Type 전용으로 기종명에 표시하지 않습니다.

DIMENSIONS

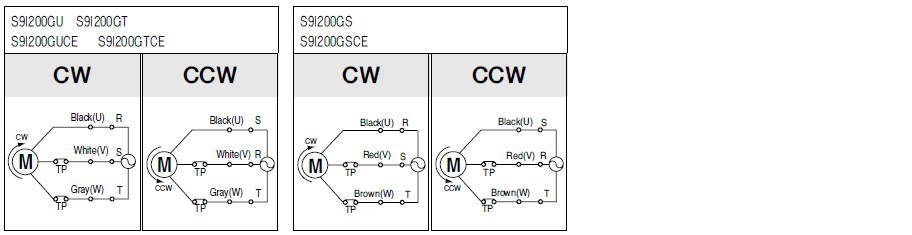

회전방향은 MOTOR의 SHAFT 끝쪽에서 볼 때의 회전방향입니다.

주의 :MOTOR 회전 방향의 교환은 MOTOR가 완전히 정지한 후에 실시하여 주십시오.
MOTOR가 회전 중에 회전방향을 교환할 경우 회전방향이 바뀌지 않거나 회전방향이 바뀌어지는 데 있어서 시간이 걸리는 수도 있습니다.
