180W(□90mm)
Chrome, Window Edge, Firefox, 모바일 브라우저에 최적화 되어있습니다
Product detail
상품 기본설명
INDUCTION MOTOR □90㎜ LEAD WIRE TYPE
상품 상세설명
제원
| SIZE mm sq. | Type | Pole | Output | Voltage | Frequency | Duty | Rated Load | Starting Torque | Capacitor | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Current | Speed | Torque | |||||||||||
| (W) | (V) | (Hz) | (A) | (rpm) | (kg-cm) | (N-m) | (kg-cm) | (N-m) | (uF) | ||||
| 90 | S9l180GA S9l180GA(TP) S9l180GACE | 4 | 180 | 1 ø 110 | 60 | Cont. | 2.60 | 1600 | 11.50 | 1.150 | 8.00 | 0.800 | 25.0 |
| S9l180GB S9l180GB(TP) S9l180GBCE | 4 | 180 | 1 ø 220 | 60 | Cont. | 1.32 | 1600 | 11.50 | 1.150 | 8.00 | 0.800 | 6.5 | |
| S9l180GC S9l180GC(TP) S9l180GCCE | 4 | 180 | 1 ø 100 | 50 | Cont. | 3.20 | 1250 | 14.00 | 14.00 | 7.00 | 0.700 | 25.0 | |
| 60 | 2.90 | 1550 | 11.60 | 1.160 | |||||||||
| S9l180GD S9l180GD(TP) S9l180GDCE | 4 | 180 | 1 ø 200 | 50 | Cont. | 1.60 | 1250 | 14.00 | 1.400 | 7.00 | 0.700 | 6.5 | |
| 60 | 1.45 | 1550 | 11.60 | 1.160 | |||||||||
- 기종명 맨 끝자리에 CE가 명기된 MODEL은 일반 MOTOR의 TP가 내장된 THERMALLY PROTECTED TYPE입니다.
- 'H' Type 전용으로 기종명에 표시하지 않습니다.
50Hz
| MODEL | GEAR RATIO | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RPM | 500 | 416 | 300 | 250 | 200 | 166 | 150 | 120 | 100 | 83 | 75 | 60 | 50 | 41 | 37 | 30 | 25 | 20 | 16 | 15 | 12 | 10 | 8 | 7.5 | |
| S9KH□B | kg-cm | 34.0 | 41.0 | 57.0 | 68.0 | 85.1 | 102 | 113 | 128 | 153 | 184 | 204 | 230 | 278 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| N-m | 3.336 | 4.021 | 5.590 | 6.672 | 8.341 | 10.01 | 11.12 | 12.55 | 15.01 | 18.04 | 20.02 | 22.56 | 27.26 | 29.42 | 29.42 | 29.42 | 29.42 | 29.42 | 29.42 | 29.42 | 29.42 | 29.42 | 29.42 | 29.42 |
60Hz
| MODEL | GEAR RATIO | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RPM | 600 | 500 | 360 | 300 | 240 | 200 | 180 | 144 | 120 | 100 | 90 | 72 | 60 | 50 | 45 | 36 | 30 | 24 | 20 | 18 | 15 | 12 | 10 | 9 | |
| S9KH□B | kg-cm | 28.1 | 34.0 | 47.0 | 57.0 | 71.0 | 84.2 | 94.0 | 105 | 126 | 152 | 168 | 189 | 227 | 273 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| N-m | 2.756 | 3.324 | 4.609 | 5.590 | 6.963 | 8.257 | 9.218 | 10.30 | 12.39 | 14.91 | 16.51 | 18.58 | 22.29 | 26.75 | 29.42 | 29.42 | 29.42 | 29.42 | 29.42 | 29.42 | 29.42 | 29.42 | 29.42 | 29.42 |
- GEAR HEAD 품명중
은 감속비를 표시합니다. - GEAR HEAD와 조합한 경우의 허용 TORQUE입니다.
감속비 1/10의 중간 GEAR HEAD를 접속한 경우의 허용 TORQUE는 200kg-cm입니다. - 회전방향은
색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향입니다. - 회전수는 MOTOR의 동기 회전수 (50Hz : 1500rpm, 60Hz : 1800rpm)를 기준으로하여 감속비로 나누어서 계산 하였습니다.
실제의 회전수는 부하의 크기에 따라서 표시된 수치보다 2~20% 적습니다. - 'H' Type 전용으로 기종명에 표시하지 않습니다.
DIMENSIONS

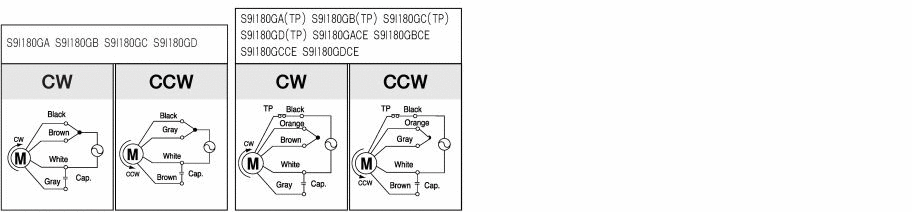

회전방향은 MOTOR의 SHAFT 끝쪽에서 볼 때의 회전방향입니다.
MOTOR 회전 방향의 교환은 MOTOR가 완전히 정지한 후에 실시하여 주십시오.
MOTOR가 회전 중에 회전방향을 교환할 경우 회전방향이 바뀌지 않거나 회전방향이 바뀌어지는 데 있어서 시간이 걸리는 수도 있습니다.
