제품소개 Motor STANDARD AC GEARED MOTOR > 90W(□90㎜)

Chrome, Window Edge, Firefox, 모바일 브라우저에 최적화 되어있습니다

90W(□90㎜) 요약정보 및 구매

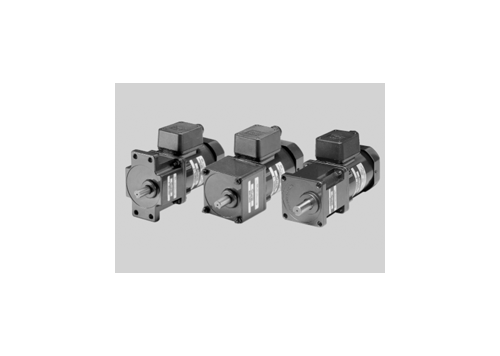

INDUCTION MOTOR, REVERSIBLE MOTOR □90㎜ TERMINAL BOX TYPE

제품명	90W(□90㎜)

이전상품 150W(□90㎜) 다음 상품 60W(□90㎜)

Product detail

상품 기본설명

INDUCTION MOTOR, REVERSIBLE MOTOR □90㎜ TERMINAL BOX TYPE

상품 상세설명

PDF 다운로드

제원

INDUCTION MOTOR - CONTINUOUS RATING

SIZE mm sq.	Type	Pole	Output	Voltage	Frequency	Duty	Rated Load				StartingTorque		Capacitor
			Output	Voltage	Frequency		Current	Speed	Torque		StartingTorque		Capacitor
			(W)	(V)	(Hz)		(A)	(rpm)	(kg-cm)	(N-m)	(kg-cm)	(N-m)	(uF)
90	S9I90GA( )-T S9I90GA( )-T1	4	90	1 ø 110	60	Cont.	2.00	1600	5.60	0.560	5.70	0.570	25.0
	S9I90GB( )-T S9I90GB( )-T1	4	90	1 ø 220	60	Cont.	1.00	1600	5.60	0.560	5.70	0.570	6.0
	S9I90GC( )-T S9I90GC( )-T1	4	90	1 ø 100	50	Cont.	1.80	1300	6.90	0.690	5.00	0.500	25.0
	S9I90GC( )-T S9I90GC( )-T1	4	90	1 ø 100	60	Cont.	2.00	1550	5.80	0.580	5.00	0.500	25.0
	S9I90GD( )-T S9I90GD( )-T1	4	90	1 ø 200	50	Cont.	0.90	1300	6.90	0.690	5.00	0.500	6.0
	S9I90GD( )-T S9I90GD( )-T1	4	90	1 ø 200	60	Cont.	1.00	1550	5.80	0.580	5.00	0.500	6.0
	S9I90GX( )-T S9I90GX( )-T1 S9I90GX( )-TCE S9I90GX( )-T1CE	4	90	1 ø 220	50	Cont.	0.68	1300	6.90	0.690	4.80	0.480	5.0
	S9I90GX( )-T S9I90GX( )-T1 S9I90GX( )-TCE S9I90GX( )-T1CE	4	90	1 ø 240	50	Cont.	0.72	1300	7.20	0.720	5.20	0.520	5.0
	S9I90GU( )-T S9I90GU( )-T1 S9I90GU( )-TCE S9I90GU( )-T1CE	4	90	3 ø 200	50	Cont.	0.63	1300	6.90	0.690	10.60	1.060	-
	S9I90GU( )-T S9I90GU( )-T1 S9I90GU( )-TCE S9I90GU( )-T1CE	4	90	3 ø 200	60	Cont.	0.60	1550	6.00	0.600	8.90	0.890	-
	S9I90GT( )-T S9I90GT( )-T1 S9I90GT( )-TCE S9I90GT( )-T1CE	4	90	3 ø 220	50	Cont.	0.68	1350	6.80	0.680	13.00	1.300	-
	S9I90GT( )-T S9I90GT( )-T1 S9I90GT( )-TCE S9I90GT( )-T1CE	4	90	3 ø 220	60	Cont.	0.55	1600	5.70	0.570	10.50	10.50	-
	S9I90GS( )-T S9I90GS( )-T1 S9I90GS( )-TCE S9I90GS( )-T1CE	4	90	3 ø 380	60	Cont.	0.32	1300	6.80	0.680	10.55	1.055	-
				3 ø 380	50	Cont.	0.30	1550	5.70	0.570	8.20	0.820
				3 ø 400	60	Cont.	0.35	1300	6.90	0.690	11.70	1.170
				3 ø 400	50	Cont.	0.32	1550	5.80	0.580	8.90	0.890
				3 ø 415	50	Cont.	0.33	1350	6.80	0.680	12.00	1.200
				3 ø 415	60	Cont.	0.29	1600	5.70	0.570	9.50	0.950
				3 ø 440	50	Cont.	0.35	1350	6.90	0.690	13.30	1.330
				3 ø 440	60	Cont.	0.31	1600	5.80	0.580	10.50	1.050

기종명 맨 끝자리에 CE가 명기된 MODEL의 인증 관련 내용은 SPG 규격 인증품 현황을 참고하여 주십시오.
또한 기종명 S9I90GX-T, S9I90GS-T는 TP가 내장된THERMALLY PROTECTED TYPE입니다.
( )는 L, H Type을 표시합니다. L은 GEAR HEAD의 L과, H는 GEAR HEAD의 H와 사용하여 주십시오.
삼상 380V~440V 모터에서는 인버터 사용을 주의하여 주십시오. 인버터 사용시 권선의 절연이 열화되어 모터가 파손될 수 있습니다.

REVERSIBLE MOTOR - 30MINUTES RATING

SIZE mm sq.	Type	Pole	Output	Voltage	Frequency	Duty	Rated Load				StartingTorque		Capacitor
			Output	Voltage	Frequency		Current	Speed	Torque		StartingTorque		Capacitor
			(W)	(V)	(Hz)		(A)	(rpm)	(kg-cm)	(N-m)	(kg-cm)	(N-m)	(uF)
90	S9R90GA( )-T S9R90GA( )-T1 S9R90GA( )-T(TP) S9R90GA( )-T1(TP) S9R90GA( )-TCE S9R90GA( )-T1CE	4	60	1 ø 110	60	30Min.	2.25	1550	5.80	0.580	8.50	0.850	30.0
	S9R90GB( )-T S9R90GB( )-T1 S9R90GB( )-T(TP) S9R90GB( )-T1(TP) S9R90GB( )-TCE S9R90GB( )-T1CE	4	60	1 ø 220	60	30Min.	1.00	1550	5.80	0.580	8.50	0.850	7.0
	S9R90GC( )-T S9R90GC( )-T1 S9R90GC( )-T(TP) S9R90GC( )-T1(TP) S9R90GC( )-TCE S9R90GC( )-T1CE	4	60	1 ø 100	50	30Min.	2.10	1200	7.50	0.750	6.50	0.650	30.0
		4	60	1 ø 100	60	30Min.	2.25	1500	6.00	0.600	6.50	0.650	30.0
	S9R90GD( )-T S9R90GD( )-T1 S9R90GD( )-T(TP) S9R90GD( )-T1(TP) S9R90GD( )-TCE S9R90GD( )-T1CE	4	60	1 ø 200	50	30Min.	0.90	1200	7.50	0.750	6.50	0.650	7.0
		4	60	1 ø 200	60	30Min.	1.00	1500	6.00	0.600	6.50	0.650	7.0
	S9R90GE( )-T S9R90GE( )-T1 S9R90GE( )-TCE S9R90GE( )-T1CE	4	60	1 ø 100	50	30Min.	1.85	1200	7.50	0.750	6.50	0.650	30.0
				1 ø 100	60		1.95	1500	6.00	0.600	6.50	0.650	30.0
				1 ø 115	60		1.85	1550	6.00	0.600	8.00	0.800	25.0
	S9R90GX( )-T S9R90GX( )-T1 S9R90GX( )-TCE S9R90GX( )-T1CE	4	60	1 ø 220	50	30Min.	0.82	1250	7.20	0.720	6.50	0.650	6.0
	S9R90GX( )-T S9R90GX( )-T1 S9R90GX( )-TCE S9R90GX( )-T1CE	4	60	1 ø 240	50	30Min.	0.86	1250	7.40	0.740	8.00	0.800	6.0

기종명 S9R90GE-T는 사용하는 전압 사양에 따라 CONDENSER 용량이 다르게 사용되므로 사용전압에 맞게 CONDENSER 용량을 바르게 사용하여 주십시오.
고장의 원인이 됩니다. 주문시 사용전압을 제시하여 주십시오. 제시가 없으면 115V용 CONDENSER로 포장 출하됩니다.
기종명 맨 끝자리에 CE가 명기된 MODEL의 인증 관련 내용은 SPG 규격 인증품 현황을 참고하여 주십시오. S9R90GE()-TCE는 115V용 사양으로만 출하됩니다.
기종명 맨끝자리에 (TP)가 명기된 MODEL은 일반 MOTOR의 TP가 내장된 THERMALLY PROTECTED TYPE입니다.
또한 기종명 S9R90GE-T, S9R90GX-T는 TP가 내장된 THERMALLY PROTECTED TYPE입니다.
본 DATA는 전자 BRAKE BLOCK을 MOTOR에 장착한 상태에서 측정한 DATA입니다.
()는 L,H Type을 표시합니다. L은 GEAR HEAD의 L과 GEAR HEAD의 H와 사용하여 주십시오.

50Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
MODEL	RPM	500	416	300	250	200	166	150	120	100	83	75	60	50	41	37	30	25	20	16	15	12	10	8	7.5
S9KC□B() S9KC□B()-S	kg-cm	18.2	21.9	30.4	36.5	45.6	54.7	60.8	68.4	82.1	98.6	110	124	149	178	198	200	200	200	200	200	200	200	200	200
S9KC□B() S9KC□B()-S	N-m	1.784	2.146	2.979	3.577	4.469	5.361	5.958	6.703	8.046	9.663	10.78	12.15	14.60	17.44	19.40	19.60	19.60	19.60	19.60	19.60	19.60	19.60	19.60	19.60

60Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
MODEL	RPM	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
S9KC□B() S9KC□B()-S	kg-cm	14.6	17.5	24.3	29.2	36.5	43.7	48.6	54.8	65.7	78.8	87.6	99.0	119	143	158	198	200	200	200	200	200	200	200	200
S9KC□B() S9KC□B()-S	N-m	1.431	1.175	2.381	2.862	3.577	4.675	4.763	5.370	6.439	7.722	8.585	9.702	11.66	14.01	15.48	19.40	19.60	19.60	19.60	19.60	19.60	19.60	19.60	19.60

GEAR HEAD 품명중 은 감속비를 표시합니다.
GEAR HEAD와 조합한 경우의 허용 TORQUE입니다.
감속비 1/10의 중간 GEAR HEAD를 접속한 경우의 허용은 TORQUE는 200kg-cm입니다.
회전방향은 색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향입니다.
회전수는 MOTOR의 동기 회전수 (50Hz : 1500rpm, 60Hz : 1800rpm)를 기준으로하여 감속비로 나누어서 계산 하였습니다.
실제의 회정수는 부하의 크기에 따라서 표시된 수치보다 2~20% 적습니다.
( )는 L, H Type을 표시합니다. L은 MOTOR의 L과, H는 MOTOR의 H와 사용하여 주십시오.

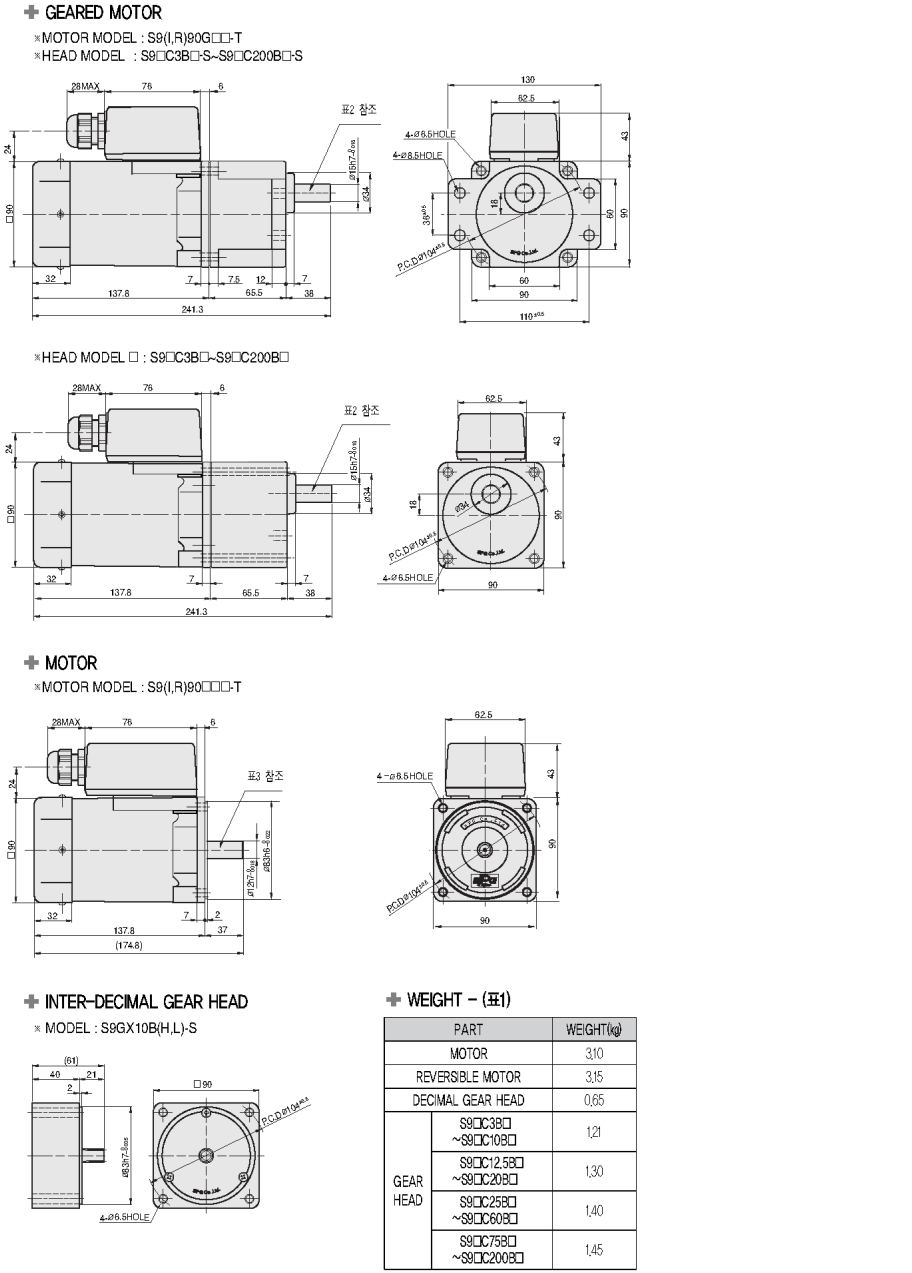

DIMENSIONS

50Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
MODEL	RPM	500	416	300	250	200	166	150	120	100	83	75	60	50	41	37	30	25	20	16	15	12	10	8	7.5
S9KD□B	kg-cm	18.2	21.9	30.4	36.5	45.6	54.7	60.8	68.4	82.1	98.6	110	124	149	178	198	248	297	300	300	300	300	300	300	300
S9KD□B	N-m	1.784	2.146	2.979	3.577	4.469	5.361	5.958	6.703	8.046	9.663	10.78	12.15	14.60	17.44	19.40	19.60	24.32	29.13	29.42	29.42	29.42	29.42	29.42	29.42

60Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
MODEL	RPM	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
S9KD□B	kg-cm	14.6	17.5	24.3	29.2	36.5	43.7	48.6	54.8	65.7	78.8	87.6	99.0	119	143	158	198	238	266	300	300	300	300	300	300
S9KD□B	N-m	1.431	1.175	2.381	2.862	3.577	4.675	4.763	5.370	6.439	7.722	8.585	9.702	11.66	14.01	15.48	19.40	23.34	26.09	29.42	29.42	29.42	29.42	29.42	29.42

GEAR HEAD 품명중 은 감속비를 표시합니다.
GEAR HEAD와 조합한 경우의 허용 TORQUE입니다.
감속비 1/10의 중간 GEAR HEAD를 접속한 경우의 허용은 TORQUE는 300kg-cm입니다.
회전방향은 색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향입니다.
회전수는 MOTOR의 동기 회전수 (50Hz : 1500rpm, 60Hz : 1800rpm)를 기준으로하여 감속비로 나누어서 계산 하였습니다.
실제의 회정수는 부하의 크기에 따라서 표시된 수치보다 2~20% 적습니다.
'H' Type 전용으로 기종명에 표시하지 않습니다.MOTOR의 H와 사용하여 주십시오.

회전방향은 MOTOR의 SHAFT 끝쪽에서 볼 때의 회전방향입니다. 원안의 번호는 TERMINAL BOX 내의 단자 번호입니다.

주의 :INDUCTON MOTOR 회전방향의 교환은 MOTOR가 완전히 정지한 후에 실시하여 주십시오.
MOTOR가 회전 중에 회전방향을 교환할 경우 회전방향이 바뀌지 않거나 회전방향이 바뀌어지는 데 있어서 시간이 걸리는 수도 있습니다.
