150W(□90㎜)

제품소개 Motor STANDARD AC GEARED MOTOR > 150W(□90㎜)

Chrome, Window Edge, Firefox, 모바일 브라우저에 최적화 되어있습니다

150W(□90㎜) 요약정보 및 구매

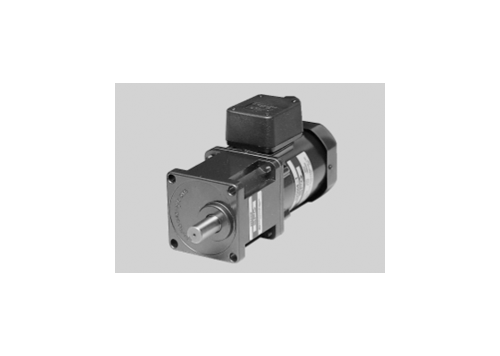

INDUCTION MOTOR, REVERSIBLE MOTOR □90㎜ TERMINAL BOX TYPE

제품명	150W(□90㎜)

이전상품 6W(□60mm) 다음 상품 90W(□90㎜)

Product detail

상품 기본설명

INDUCTION MOTOR, REVERSIBLE MOTOR □90㎜ TERMINAL BOX TYPE

상품 상세설명

PDF 다운로드

제원

INDUCTION MOTOR - CONTINUOUS RATING

SIZE mm sq.	Type	Pole	Output	Voltage	Frequency	Duty	Rated Load				StartingTorque		Capacitor
			Output	Voltage	Frequency		Current	Speed	Torque		StartingTorque		Capacitor
			(W)	(V)	(Hz)		(A)	(rpm)	(kg-cm)	(N-m)	(kg-cm)	(N-m)	(uF)
90	S9I150GU-T S9I150GU-T1 S9I150GU-TCE S9I150GU-T1CE	4	150	3 ø 200	50	Cont.	1.0	1250	11.70	1.170	18.0	1.800	-
	S9I150GU-T S9I150GU-T1 S9I150GU-TCE S9I150GU-T1CE	4	150	3 ø 200	60	Cont.	0.9	1500	9.70	0.970	15.0	1.500	-
	S9I150GT-T S9I150GT-T1 S9I150GT-TCE S9I150GT-T1CE	4	150	3 ø 220	50	Cont.	1.0	1300	11.30	1.130	22.0	2.200	-
	S9I150GT-T S9I150GT-T1 S9I150GT-TCE S9I150GT-T1CE	4	150	3 ø 220	60	Cont.	0.9	1550	9.40	0.940	19.0	1.900	-
	S9I105GS-T S9I150GS-T1 S9I150GS-TCE S9I150GS-T1CE	4	150	3 ø 380	50	Cont.	0.46	1250	11.70	1.170	18.00	1.800	-
				3 ø 380	60	Cont.	0.42	1500	9.70	0.970	15.00	1.500
				3 ø 400	50	Cont.	0.49	1250	11.70	1.170	19.00	1.900
				3 ø 400	60	Cont.	0.43	1500	9.70	0.970	16.00	1.900

상기 MODEL은 TP가 내장된THERMALLY PROTECTED TYPE입니다.
기종명 맨 끝자리에 CE가 명기된 MODEL의 인증 관련 내용은 SPG 규격 인증품 현황을 참고하여 주십시오.
'H' Type 전용으로 기종명에 표시하지 않습니다.
삼상 380V~440V 모터에서는 인버터 사용을 주의하여 주십시오. 인버터 사용시 권선의 절연이 열화되어 모터가 파손될 수 있습니다.

50Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
MODEL	RPM	500	416	300	250	200	166	150	120	100	83	75	60	50	41	37	30	25	20	16	15	12	10	8	7.5
S9KH□B	kg-cm	23.1	27.7	38.5	46.2	57.7	69.3	77.0	86.6	104	125	139	156	187	224	249	300	300	300	300	300	300	300	300	300
S9KH□B	N-m	2.26	2.72	3.77	4.53	5.66	6.79	7.55	8.49	10.24	12.29	13.65	15.36	18.34	21.97	24.42	29.42	29.42	29.42	29.42	29.42	29.42	29.42	29.42	29.42

60Hz

MODEL	GEAR RATIO	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
MODEL	RPM	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
S9KH□B	kg-cm	23.2	27.8	38.7	46.4	58.0	69.6	77.4	87.0	104	125	139	156	188	225	250	300	300	300	300	300	300	300	300	300
S9KH□B	N-m	2.28	2.73	3.79	4.55	5.69	6.83	7.59	8.53	10.24	12.29	13.65	15.36	18.43	22.06	24.52	29.42	29.42	29.42	29.42	29.42	29.42	29.42	29.42	29.42

GEAR HEAD 품명중 은 감속비를 표시합니다.
GEAR HEAD와 조합한 경우의 허용 TORQUE입니다.
회전방향은 색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향입니다.
회전수는 MOTOR의 동기 회전수 (50Hz : 1500rpm, 60Hz : 1800rpm)를 기준으로하여 감속비로 나누어서 계산 하였습니다.
실제의 회정수는 부하의 크기에 따라서 표시된 수치보다 2~20% 적습니다.
'H' Type 전용으로 기종명에 표시하지 않습니다.

DIMENSIONS

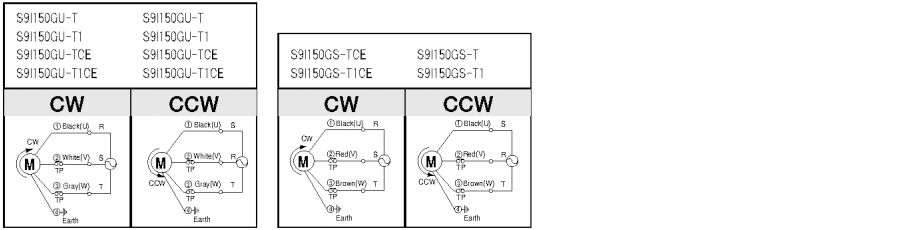

회전방향은 MOTOR의 SHAFT 끝쪽에서 볼 때의 회전방향입니다. 원안의 번호는 TERMINAL BOX 내의 단자 번호입니다.

주의 :INDUCTON MOTOR 회전방향의 교환은 MOTOR가 완전히 정지한 후에 실시하여 주십시오.
MOTOR가 회전 중에 회전방향을 교환할 경우 회전방향이 바뀌지 않거나 회전방향이 바뀌어지는 데 있어서 시간이 걸리는 수도 있습니다.
