25W(□80mm)
Chrome, Window Edge, Firefox, 모바일 브라우저에 최적화 되어있습니다
Product detail
상품 기본설명

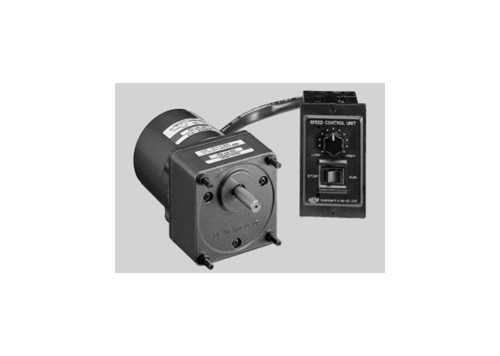

INDUCTION SPEED CONTROL MOTOR □80㎜CONNECTOR TYPE
UNIT TYPE SPEED CONTROL MOTOR
UNIT TYPE SPEED CONTROL MOTOR
상품 상세설명
제원

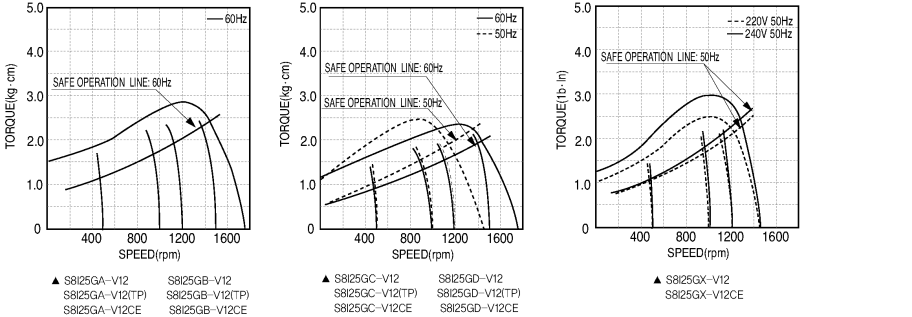

| SIZE mm sq. | Motor Type | Controller Type | Pole | Output | Voltage | Freq. | Duty | Speed Range | Permissible Torque | Starting Torque | Cap. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| at 1200rpm | at 90rpm | ||||||||||||||
| (W) | (V) | (Hz) | (rpm) | (kg-cm) | (N-m) | (kg-cm) | (N-m) | (kg-cm) | (N-m) | (uF) | |||||
| 80 | S8I25GA-V12 S8I25GA-V12(TP) S8I25GA-V12CE | SUA25lA-V12 | 4 | 25 | 1 ø 110 | 60 | Cont. | 90-1700 | 1.70 | 0.170 | 0.08 | 0.080 | 1.50 | 0.150 | 6.0 |
| S8I25GB-V12 S8I25GB-V12(TP) S8I25GB-V12CE | SUA25lB-V12 | 4 | 25 | 1 ø 220 | 60 | Cont. | 90-1700 | 1.70 | 0.170 | 0.08 | 0.080 | 1.50 | 0.150 | 1.5 | |
| S8I25GC-V12 S8I25GC-V12(TP) S8I25GC-V12CE | SUA25lC-V12 | 4 | 25 | 1 ø 100 | 50 | Cont. | 90-1400 | 1.60 | 0.160 | 0.55 | 0.055 | 1.10 | 0.110 | 6.0 | |
| 60 | 90-1700 | 1.50 | 0.150 | ||||||||||||
| S8I25GD-V12 S8I25GD-V12(TP) S8I25GD-V12CE | SUA25lD-V12 | 4 | 25 | 1 ø 200 | 50 | Cont. | 90-1400 | 1.60 | 0.160 | 0.55 | 0.055 | 1.10 | 0.110 | 1.5 | |
| 60 | 90-1700 | 1.50 | 0.160 | ||||||||||||
| S8I25GX-V12 S8I25GX-V12CE | SUA25lX-V12 | 4 | 25 | 1 ø 220 | 50 | Cont. | 90-1400 | 1.50 | 0.150 | 0.50 | 0.050 | 1.00 | 0.100 | 1.5 | |
| 1 ø 240 | 1.80 | 0.180 | 0.50 | 0.050 | 1.20 | 0.120 | |||||||||
- 기종명 맨 끝자리에 CE가 명기된 MODEL의 인증 관련 내용은 SPG 규격 인증품 현황을 참고하여 주십시오.
- 기종명 맨 끝자리에 (TP)가 명기된 MODEL은 일반 MOTOR의 TP가 내장된THERMALLY PROTECTED TYPE입니다.
또한 기종명 S8I25GX-V12, S8I25GX-V12CE는 TP가 내장된THERMALLY PROTECTED TYPE입니다. - 'L' Type 전용으로 기종명에 표시하지 않습니다.
50Hz
| MODEL | GEAR RATIO | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RPM | 500 | 416 | 300 | 250 | 200 | 166 | 150 | 120 | 100 | 83 | 75 | 60 | 50 | 41 | 37 | 30 | 25 | 20 | 16 | 15 | 12 | 10 | 8 | 7.5 | |
| S8KA□B | kg-cm | 5.3 | 6.4 | 8.9 | 10.7 | 13.4 | 16.0 | 17.8 | 22.3 | 26.7 | 32.1 | 32.1 | 40.2 | 48.2 | 57.8 | 64.2 | 72.6 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 |
| N-m | 0.519 | 0.627 | 0.872 | 1.049 | 1.313 | 1.568 | 1.744 | 2.185 | 2.617 | 3.146 | 3.146 | 3.940 | 4.724 | 5.664 | 6.292 | 7.115 | 7.840 | 7.840 | 7.840 | 7.840 | 7.840 | 7.840 | 7.840 | 7.840 |
60Hz
| MODEL | GEAR RATIO | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RPM | 600 | 500 | 360 | 300 | 240 | 200 | 180 | 144 | 120 | 100 | 90 | 72 | 60 | 50 | 45 | 36 | 30 | 24 | 20 | 18 | 15 | 12 | 10 | 9 | |
| S8KA□B | kg-cm | 4.4 | 5.2 | 7.3 | 8.7 | 10.9 | 13.1 | 14.6 | 18.2 | 21.9 | 26.2 | 26.3 | 32.9 | 39.4 | 47.3 | 52.6 | 59.4 | 71.3 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 |
| N-m | 0.431 | 0.510 | 0.715 | 0.853 | 1.068 | 1.284 | 1.431 | 1.784 | 2.146 | 2.568 | 2.577 | 3.224 | 3.861 | 4.635 | 5.155 | 5.821 | 6.987 | 7.840 | 7.840 | 7.840 | 7.840 | 7.840 | 7.840 | 7.840 |
- GEAR HEAD 품명중
은 감속비를 표시합니다. - GEAR HEAD와 조합한 경우의 허용 TORQUE입니다. 감속비 1/10의 중간 GEAR HEAD를 접속한 경우의 허용은 TORQUE는 80kg-cm입니다.
- 회전방향은
색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향입니다. - 회전수는 MOTOR의 동기 회전수 (50Hz : 1500rpm, 60Hz : 1800rpm)를 기준으로하여 감속비로 나누어서 계산 하였습니다.
실제의 회정수는 부하의 크기에 따라서 표시된 수치보다 2~20% 적습니다. - 'L' Type 전용으로 기종명에 표시하지 않습니다.
DIMENSIONS
