15W(□80㎜)
Chrome, Window Edge, Firefox, 모바일 브라우저에 최적화 되어있습니다
Product detail
상품 기본설명

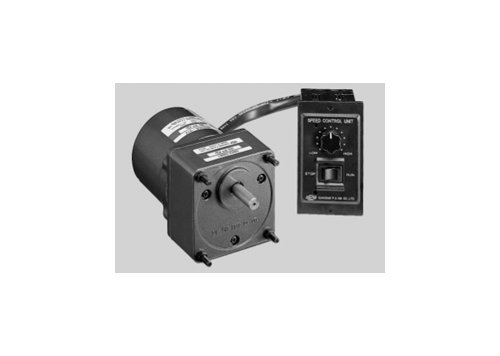

INDUCTION SPEED CONTROL MOTOR □80㎜CONNECTOR TYPE
UNIT TYPE SPEED CONTROL MOTOR
UNIT TYPE SPEED CONTROL MOTOR
상품 상세설명
제원
| SIZE mm sq. | Motor Type | Controller Type | Pole | Output | Voltage | Freq. | Duty | Speed Range | Permissible Torque | Starting Torque | Cap. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| at 1200rpm | at 90rpm | ||||||||||||||
| (W) | (V) | (Hz) | (rpm) | (kg-cm) | (N-m) | (kg-cm) | (N-m) | (kg-cm) | (N-m) | (uF) | |||||
| 80 | S8I15GA-V12 S8I15GA-V12CE | SUA15A-V12 | 4 | 15 | 1 ø 110 | 60 | Cont. | 90-1700 | 1.50 | 0.150 | 0.35 | 0.060 | 0.75 | 0.075 | 4.0 |
| S8I15GB-V12 S8I15GB-V12CE | SUA15B-V12 | 4 | 15 | 1 ø 220 | 60 | Cont. | 90-1700 | 1.50 | 0.150 | 0.35 | 0.060 | 0.75 | 0.075 | 1.0 | |
| S8I15GC-V12 S8I15GC-V12CE | SUA15C-V12 | 4 | 15 | 1 ø 100 | 50 | Cont. | 90-1400 | 1.20 | 0.120 | 0.32 | 0.040 | 0.60 | 0.060 | 4.0 | |
| 60 | 90-1700 | 1.00 | 0.100 | ||||||||||||
| S8I15GD-V12 S8I15GD-V12CE | SUA15D-V12 | 4 | 15 | 1 ø 200 | 50 | Cont. | 90-1400 | 1.20 | 0.120 | 0.32 | 0.040 | 0.60 | 0.060 | 1.0 | |
| 60 | 90-1700 | 1.00 | 0.100 | ||||||||||||
| S8I15GX-V12 S8I15GX-V12CE | SUA15X-V12 | 4 | 15 | 1 ø 220 | 50 | Cont. | 90-1400 | 1.20 | 0.120 | 0.35 | 0.050 | 0.55 | 0.055 | 1.0 | |
| 1 ø 240 | 1.40 | 0.140 | 0.35 | 0.060 | 0.60 | 0.060 | |||||||||
- 기종명 맨 끝자리에 CE가 명기된 MODEL의 인증 관련 내용은 SPG 규격 인증품 현황을 참고하여 주십시오.
- 기종명 맨 끝자리에 (TP)가 명기된 MODEL은 일반 MOTOR의 TP가 내장된THERMALLY PROTECTED TYPE입니다.
또한 기종명 S8I15GX-V12, S8I15GX-V12CE는 TP가 내장된THERMALLY PROTECTED TYPE입니다. - 'L' Type 전용으로 기종명에 표시하지 않습니다.
50Hz
| MODEL | GEAR RATIO | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RPM | 500 | 416 | 300 | 250 | 200 | 166 | 150 | 120 | 100 | 83 | 75 | 60 | 50 | 41 | 37 | 30 | 25 | 20 | 16 | 15 | 12 | 10 | 8 | 7.5 | |
| S8KA□B | kg-cm | 3.4 | 4.1 | 5.7 | 6.8 | 8.5 | 10.2 | 11.3 | 14.2 | 17.0 | 20.4 | 20.4 | 25.6 | 30.7 | 36.8 | 40.9 | 46.2 | 55.4 | 69.2 | 80 | 80 | 80 | 80 | 80 | 80 |
| N-m | 0.333 | 0.402 | 0.559 | 0.666 | 0.833 | 1.000 | 1.107 | 1.392 | 1.666 | 1.999 | 1.999 | 2.509 | 3.009 | 3.606 | 4.008 | 4.530 | 5.433 | 6.786 | 7.840 | 7.840 | 7.840 | 7.840 | 7.840 | 7.840 |
60Hz
| MODEL | GEAR RATIO | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RPM | 600 | 500 | 360 | 300 | 240 | 200 | 180 | 144 | 120 | 100 | 90 | 72 | 60 | 50 | 45 | 36 | 30 | 24 | 20 | 18 | 15 | 12 | 10 | 9 | |
| S8KA□B | kg-cm | 2.9 | 3.5 | 4.9 | 5.8 | 7.3 | 8.7 | 9.7 | 12.2 | 14.6 | 17.5 | 17.5 | 21.9 | 26.3 | 31.5 | 35.0 | 39.6 | 47.5 | 59.4 | 71.3 | 79.2 | 80 | 80 | 80 | 80 |
| N-m | 0.284 | 0.343 | 0.481 | 0.568 | 0.715 | 0.853 | 0.951 | 1.196 | 1.432 | 1.715 | 1.715 | 2.146 | 2.577 | 3.087 | 3.430 | 3.881 | 4.658 | 5.825 | 6.992 | 7.767 | 7.840 | 7.840 | 7.840 | 7.840 |
- GEAR HEAD 품명중
은 감속비를 표시합니다. - GEAR HEAD와 조합한 경우의 허용 TORQUE입니다. 감속비 1/10의 중간 GEAR HEAD를 접속한 경우의 허용은 TORQUE는 80kg-cm입니다.
- 회전방향은
색이 MOTOR의 회전방향과 동일방향이고, 기타는 MOTOR 회전방향과 반대방향입니다. - 회전수는 MOTOR의 동기 회전수 (50Hz : 1500rpm, 60Hz : 1800rpm)를 기준으로하여 감속비로 나누어서 계산 하였습니다.
실제의 회정수는 부하의 크기에 따라서 표시된 수치보다 2~20% 적습니다. - 'L' Type 전용으로 기종명에 표시하지 않습니다.
